こんばんは、コッキーネットの吉川です。
今日はパソコンのヒンジ修理についてです。

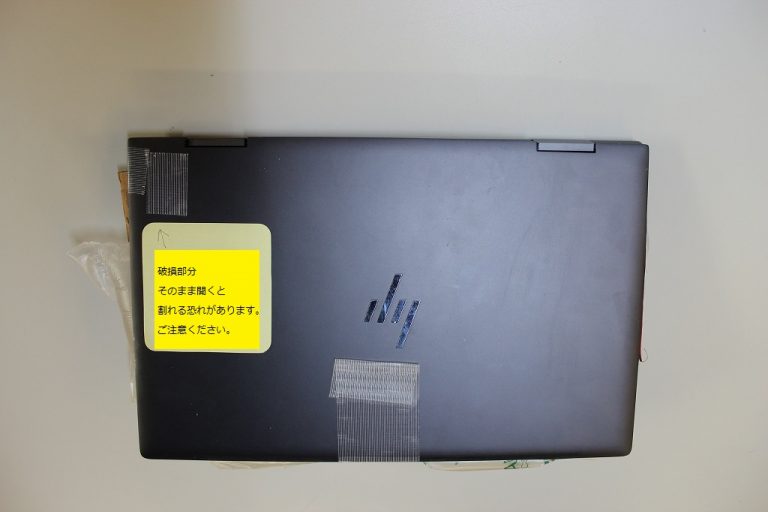

ご依頼のノートPCは HP ENVY_x360_13-ay0000 です。↓↓↓

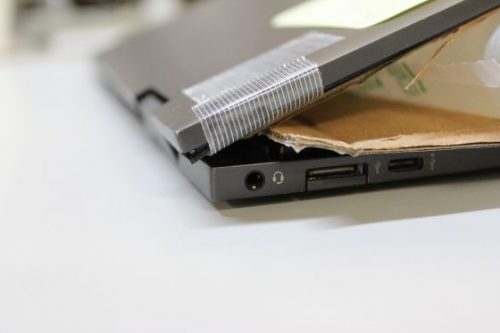

液晶カバーとディスプレイの間に隙間ができていますね。
閉じることができなくなってしまい、この状態で入店しました。
分解してみると↓↓↓

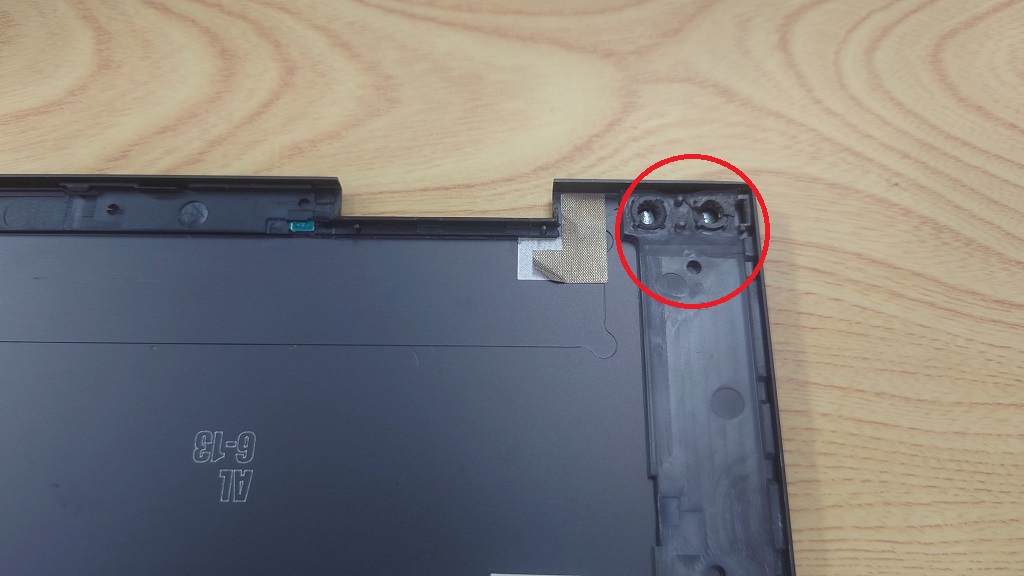

右側のプラスチック部分が崩れて、ネジを固定する金具が取れていました。
これではヒンジを固定することはできないですね。(;’∀’)
状況が分かったので、ヒンジを固定するためのパーツを
どんなものにしようか分解したパソコンを見ながら
Tochinさんと一緒にプラン練り。
どんな風に作るか考えるのが楽しいとこですね。(*^^*)
このパソコンは液晶カバーの両端に少しカーブがついているので
こんな風にしてみました。

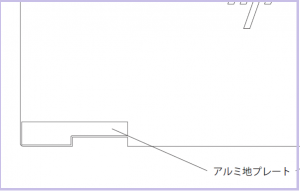

ヒンジ固定パーツの設計図です。↓↓↓

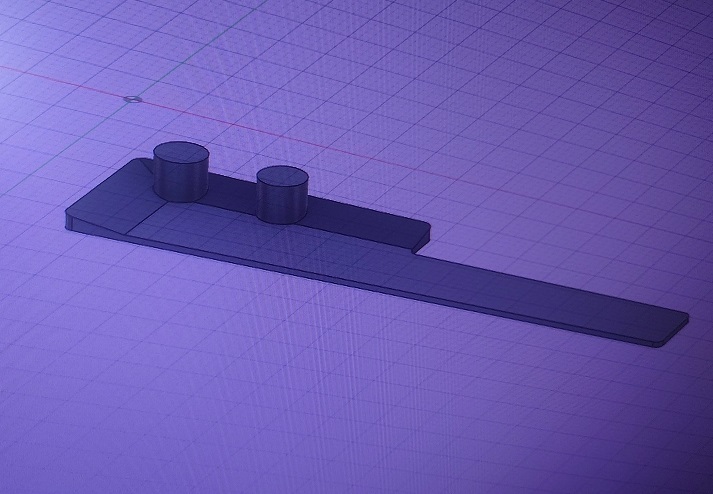

上のパーツをつけると、仕上がりイメージはこんな感じになります。↓↓↓
コッキーネットはここで、すぐに作業には入らず
一旦お客様と修理プランをご相談させていただいております。
とても目立つところにヒンジを固定するための補強パーツがつくので
見た目と修理費用の両方をお客様に納得してもらって作業開始になります。
このプランでお客様からGOサインをいただいたので
早速パーツ制作開始です。
コッキーネットで改造に改造を重ねて
かなりの精度で切削できるようになった
CNCフライスの出番です。(^^)v

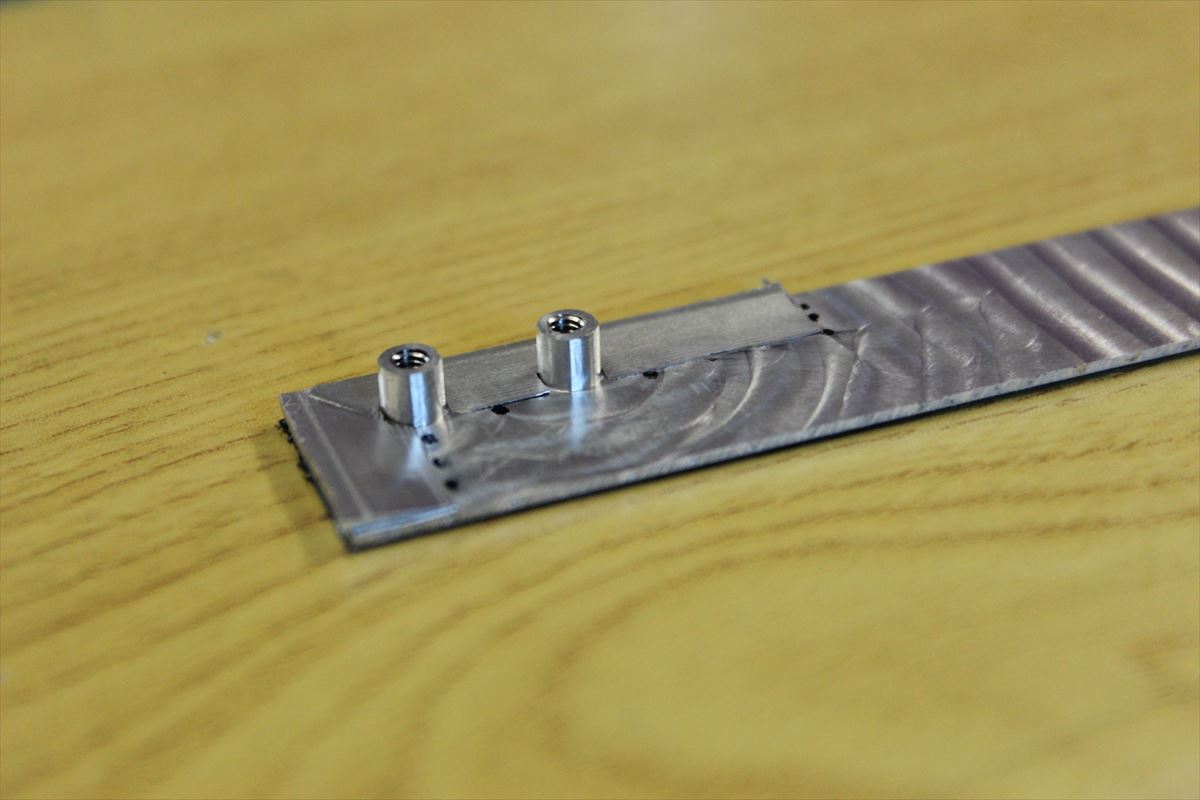

アルミバーから削り出したものがこちらです。↓↓↓
次は、このパーツをパソコン本体に組むための穴を液晶カバーに開ける作業です。
形あるものに追加工する作業は、何度やってもめちゃくちゃ緊張しますね。(;・∀・)
今回も緊張しながら、無事に穴を開けることができました。
よかった。(´▽｀) ホッ。

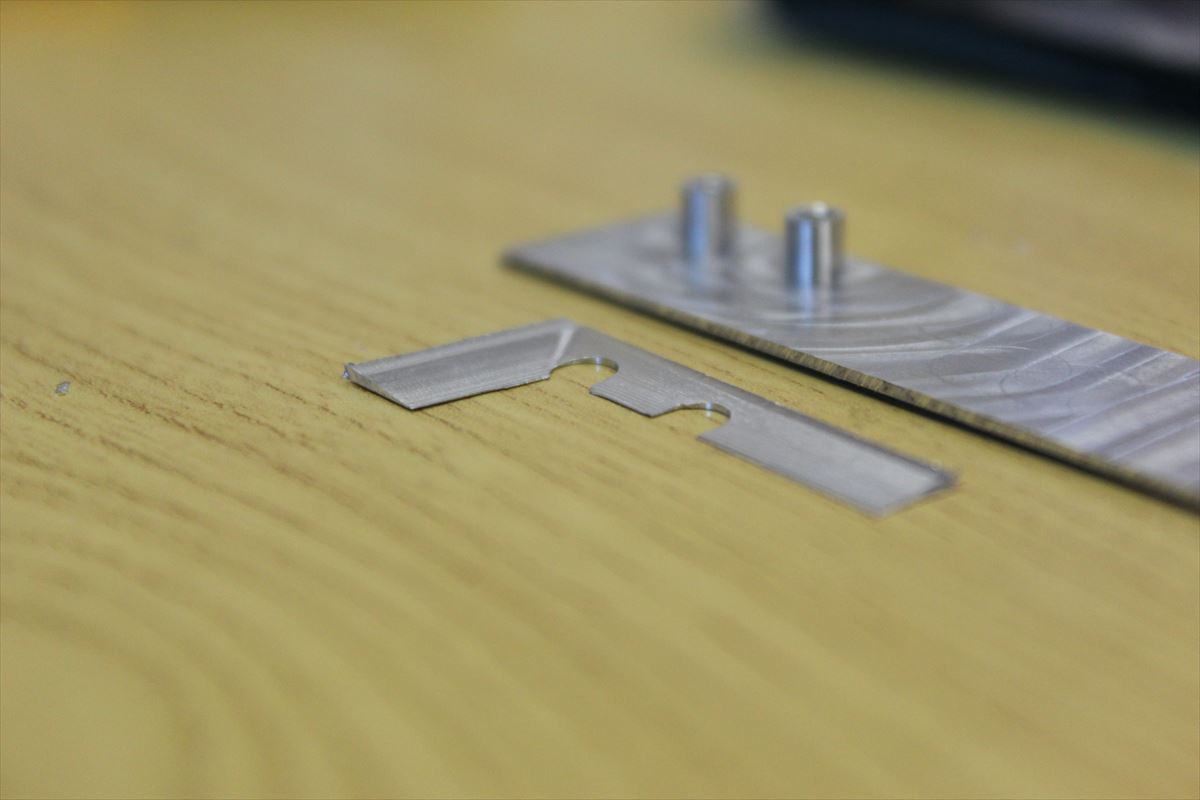

次は、フラットなプレートとカーブに合わせてR加工したパーツが出来上がったので
この2つを強力ボンドで接着しました。↓↓↓

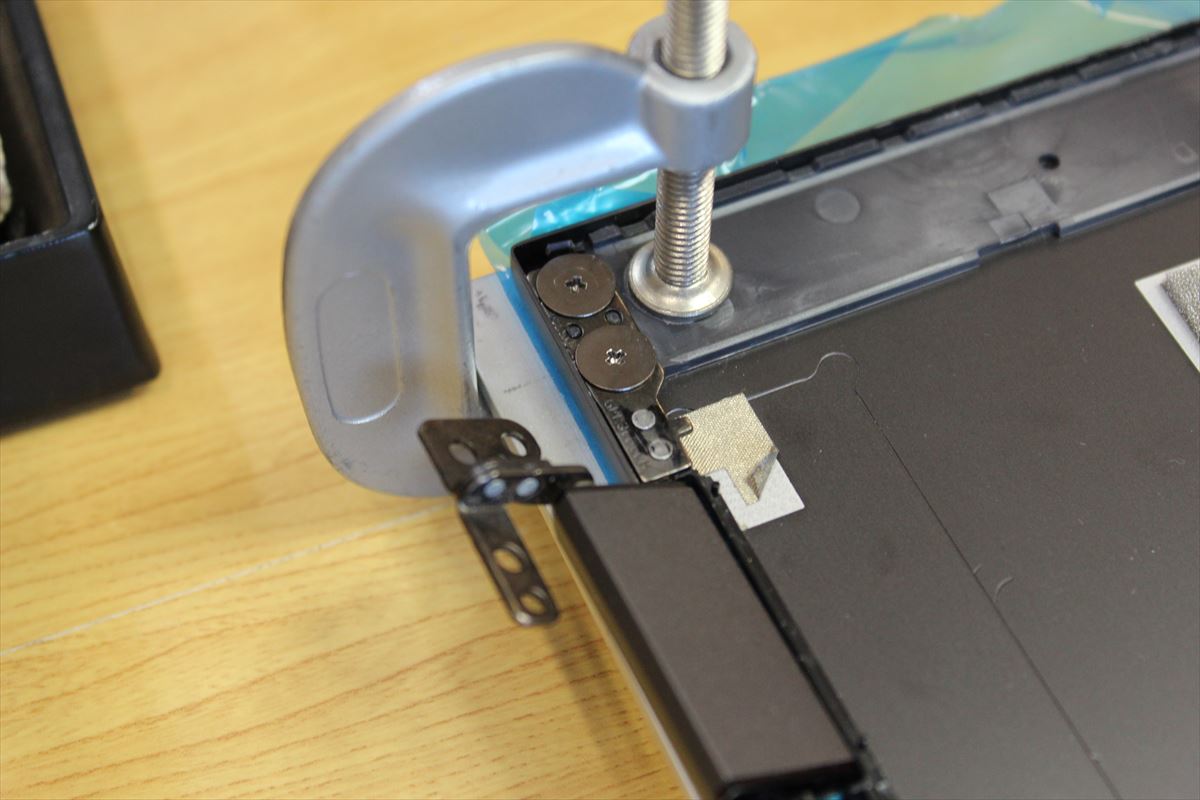

2つのパーツを密着させるため液晶カバーにはめ込み、固定して24時間乾燥。
次は崩れたプラスチック部分の修復です。

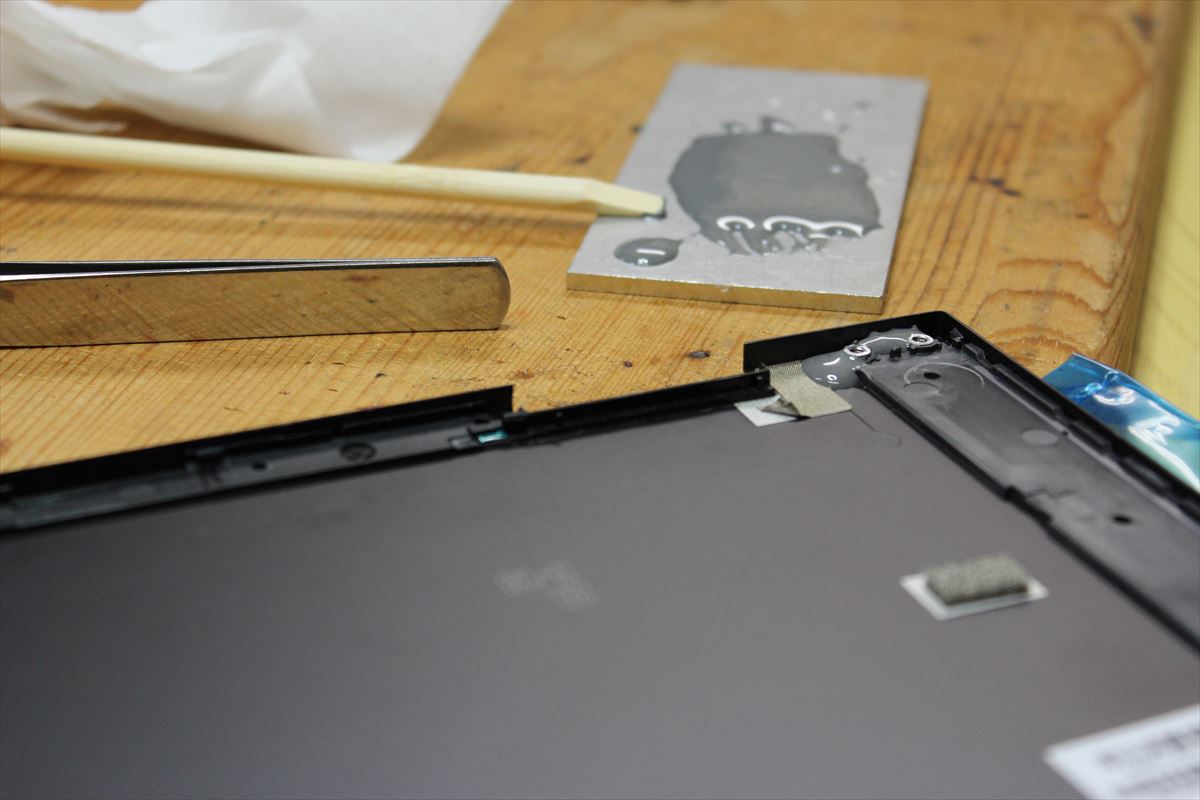

崩れたプラスチック部分に金属パテを盛り盛り。(*’▽’)

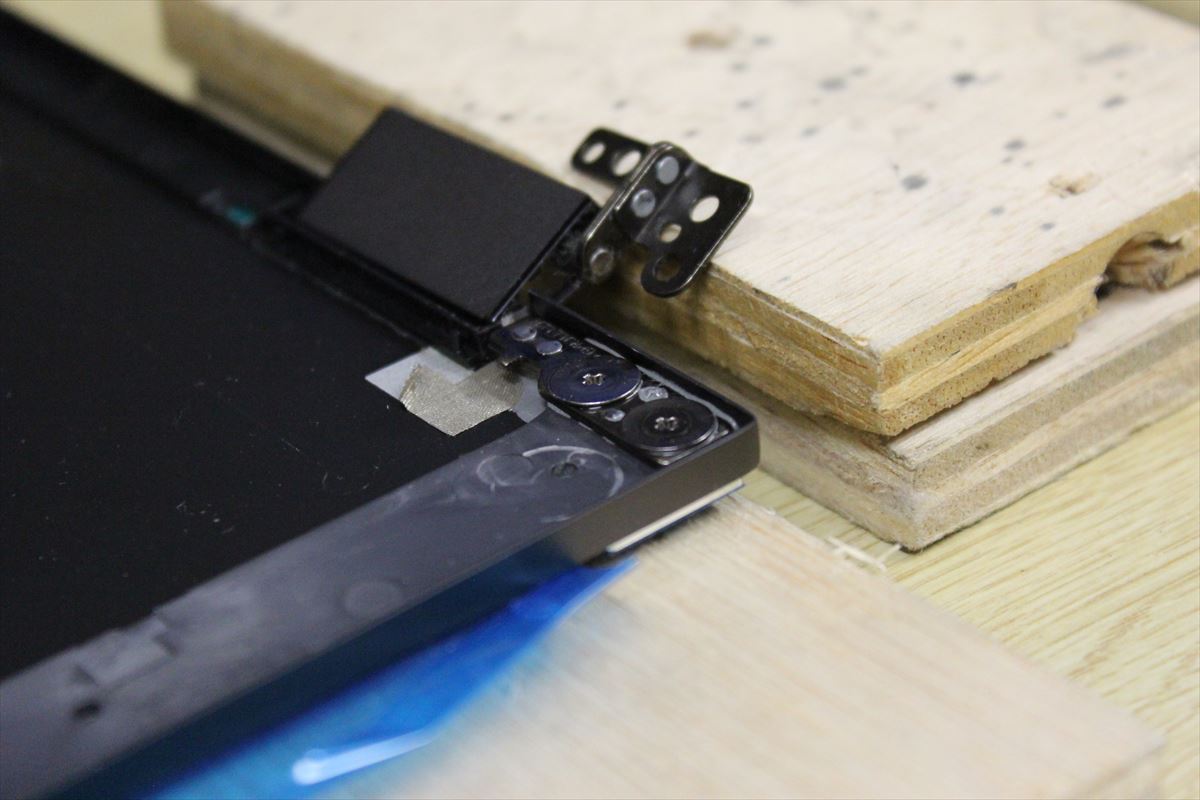

ヒンジとネジで固定して24時間乾燥。
．．．24時間後。
しっかり乾燥したので、パソコンすべての組み立て作業をし

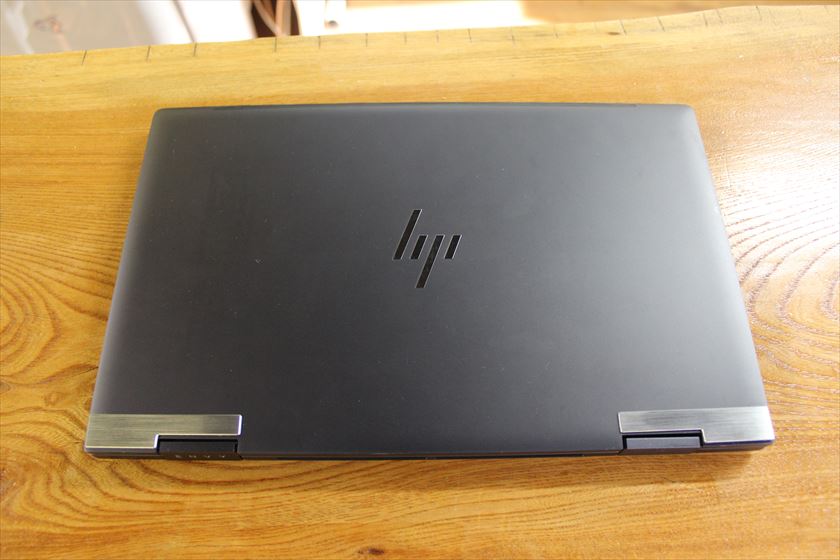

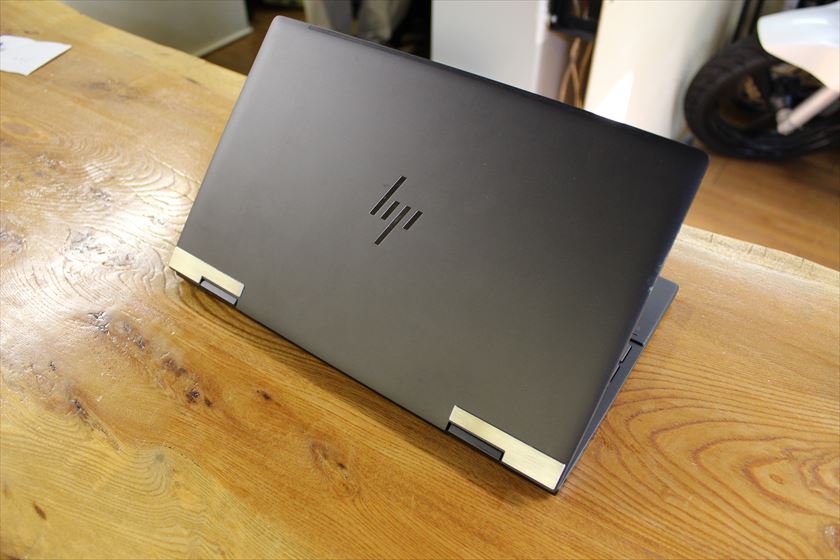

ついに完成しました。
じゃじゃーーーーん！！(≧◇≦)
お客様のご依頼で左右どちらも補強しました。
これで安心ですね。(^^♪

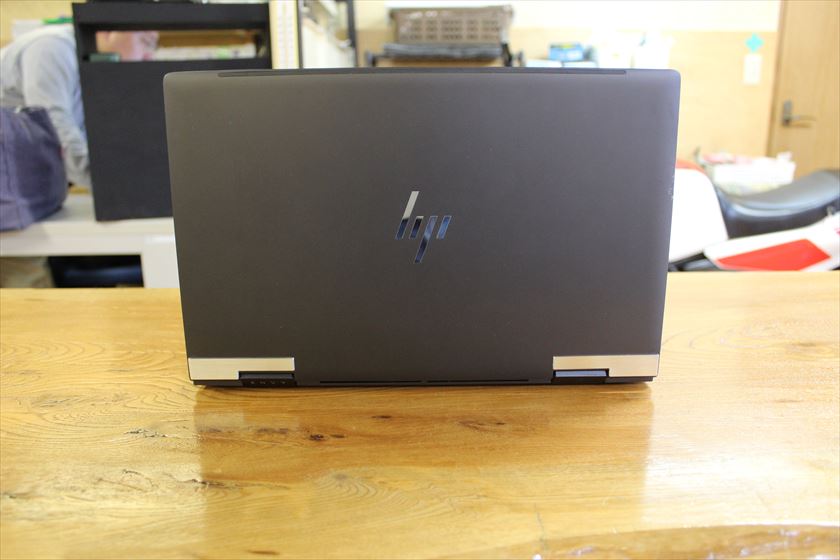

いろんなポーズの画像のせちゃいます。

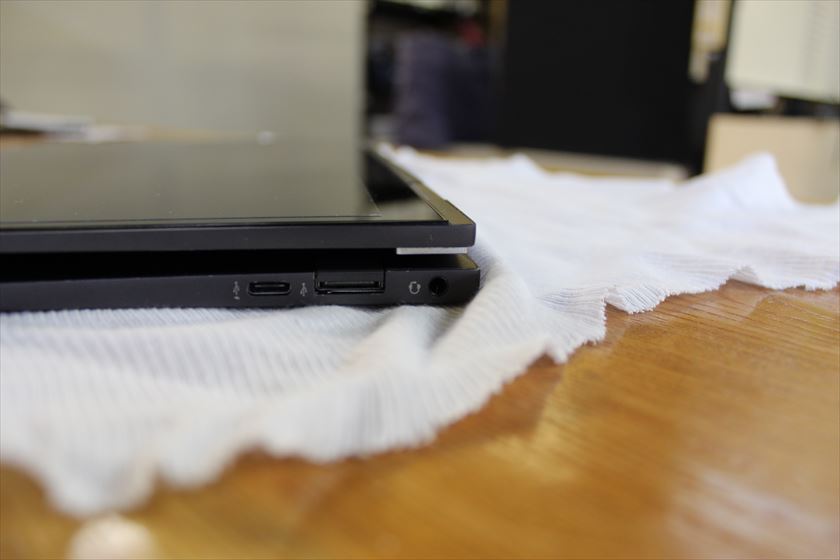

くるんとすると、タブレットにもなるタイプのパソコンです。
いかがでしょうか？
まるで最初からついていたかのような溶け込み具合ですよね。
これにてHP ENVY_x360_13-ay0000のヒンジ修理完了です。
ノートパソコンヒンジ修理のご依頼お待ちしています。
それではまた。(*’ω’*)
