CB-Fスロットルボディの加工は進めてますが、さすがにスロットルボディとなると加工精度は上げたいところで、そうなるとやっぱりフライスのあちこちに気になるところが多発で(^^;)
最大の問題はここですね。
このでっかくなったモーター。
いままでのモーターよりはるかに重いので、Z軸の動きが今ひとつです。
さらに、けっこうな高さもあるので、負荷がかかったときにヘッドが振れてしまうようで切削中のビビリが激しくなっちゃいました。
それからスピンドルの真上にモーターがあるから、モーター外さないとチャックに交換できないし( 一一)

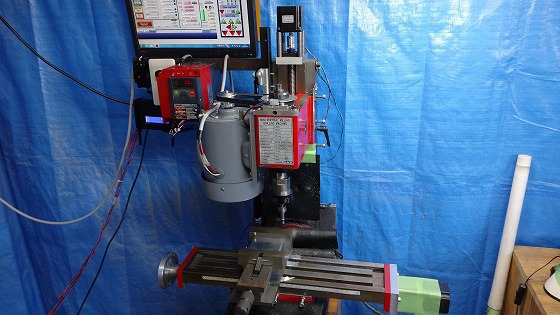

モーター横にもってくればいいんじゃね！？

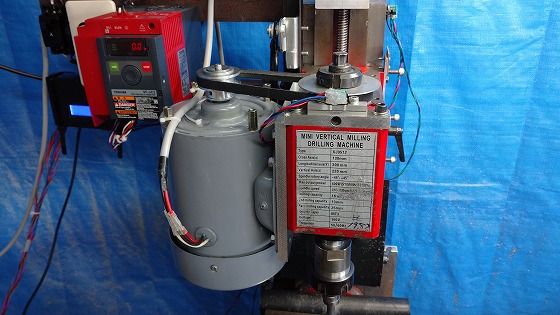

てことで移設しました。

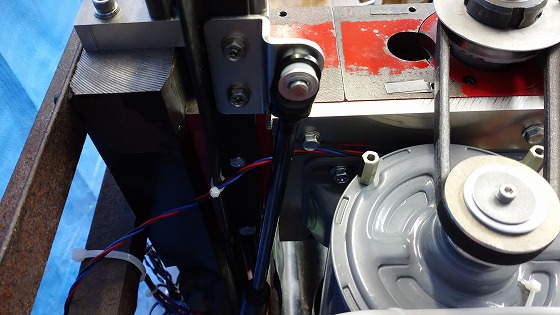

それと、もともとのZ軸サポートの貧弱なスプリングもやめて、ガススプリングにしました。
全体のバランスを考えてヘッドとモーターの間にガススプリングを設置しました。
だいぶバランスが変わったのでZ軸の垂直調整もやったけど・・・ なんか変。
さんざん計測したら、Ｚ軸の支柱とスピンドルが若干平行じゃないことが発覚。
ヘッドのねじれ調整もできるように改造。
これでどうだ！
一か所直すと連鎖的にあっちがダメ、こっちがダメってなっちゃって
いたるところを改造してしまいました（笑
もうないだろっ！ と、思いたい(^^;)
