11月11日、今日はポッキーの日ですね。
みなさんポッキー食いましたか？
ポッキーの日なので、お待ちかねのＪＡＺＺインジェクション化いってみましょう (・_・?)ナンデ？
一気に完成までいきたいところですけど、
ちょいちょいジャマが入るんで、今日のところはインジェクション取り付け準備編です。
なにがジャマって？
そりゃ～ あきちゃんですよ o(￣ ^ ￣ o) プィッ!
何かってぇとトンチンカンなことしやがって、作業が進まねぇわ ムカツクわ 凸(￣ヘ￣)オラオラー！
気を取り直すこと数百回♪
さっ、いってみましょう(^o^)／

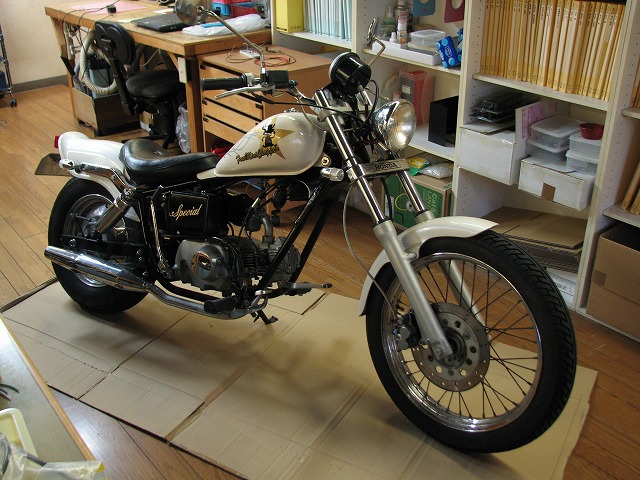

まずはＪＡＺＺくん ドック入りです♪
お店に持ち込みました(*￣▽￣*)ノ"
毎度言ってますが、バイク屋じゃあないですヾ(￣o￣;)
バイクもあるパソコン屋です（笑

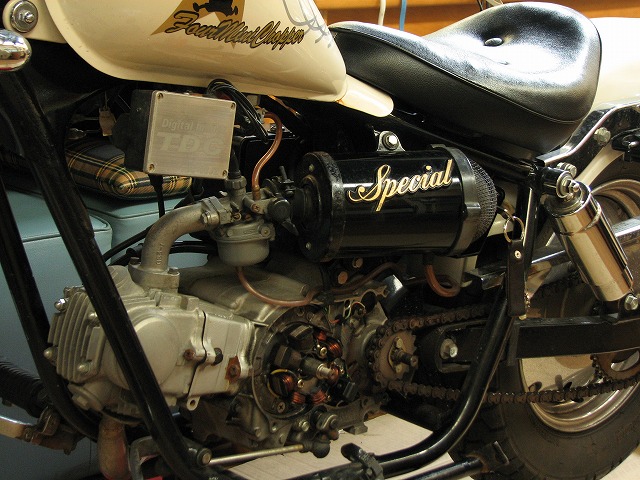

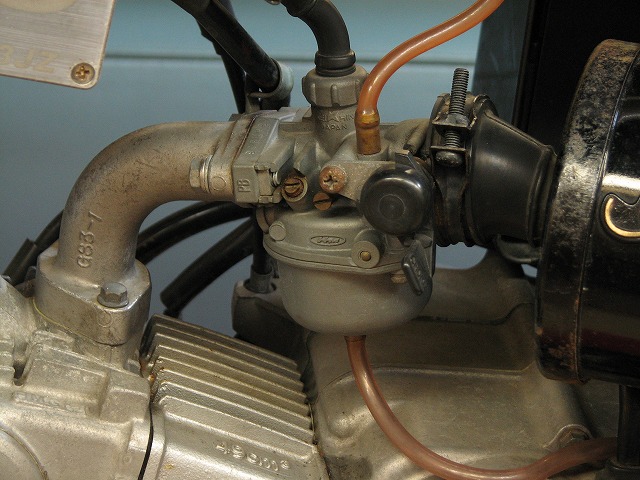

ここらへんをコチョコチョするわけですね。
ん～ それなりに きったねぇ～ ですね。
交換する部品は・・・

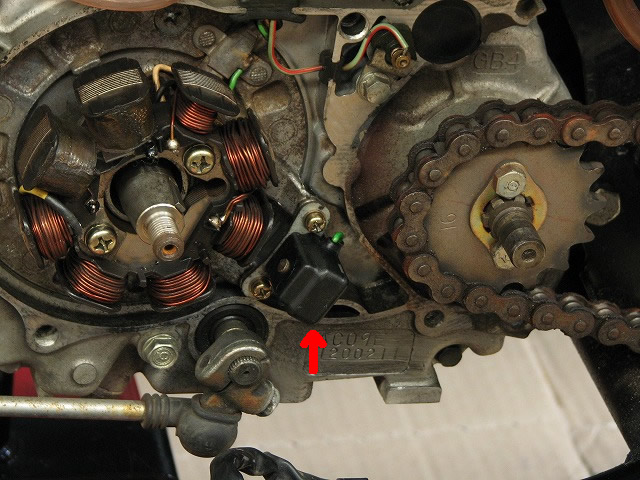

まずここ。
ピックアップコイルです♪
ＪＡＺＺはアナログＣＤＩなので、フライホイールの突起はひとつ。
なので、デジタル進角やインジェクション制御はできません。
制御できるように、これを赤外線ピックアップに交換します♪
次はこれ。
メインイベントのキャブですね(^^)
これをゴッソリ インジェクションにしちゃいますよ♪
そんで、もう一個のメインイベント♪

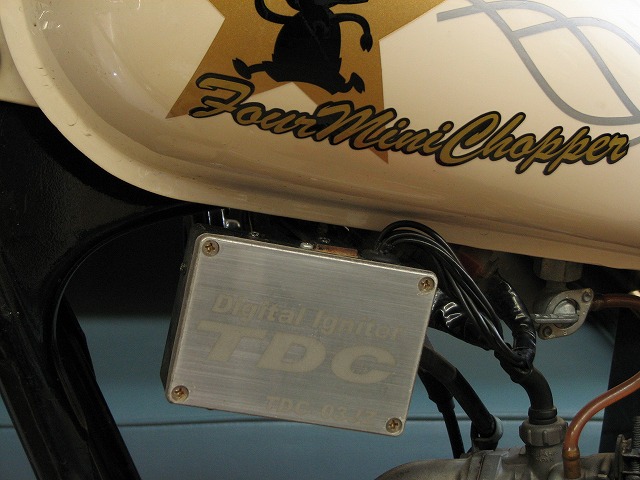

ＳＰ－ＴＤＣ♪♪♪
ＪＡＺＺについてるＳＰ－ＴＤＣは、初号機？ 試作機？ なので、液晶コントローラーも無いタイプです。
これを最新のＳＰ－ＴＤＣに交換します。
今度はＳＰ－ＴＤＣでインジェクションも制御するんで、
ＳＰ－ＴＤＣはイグナイターじゃなくて、本物のＥＣＵです(=^▽^=)ノ
これでコンピュータ制御のＪＡＺＺになるんですね♪

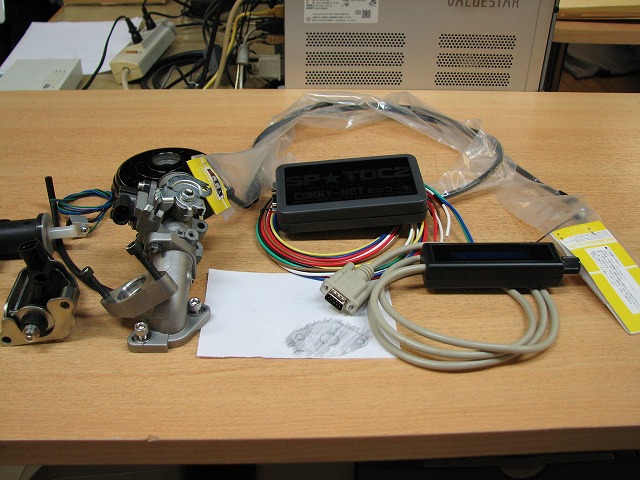

取り付ける部品はこちら(^^)
ＳＰ－ＴＤＣとインジェクションまわりですね。
いっこずつ見ていきましょうか(^^)

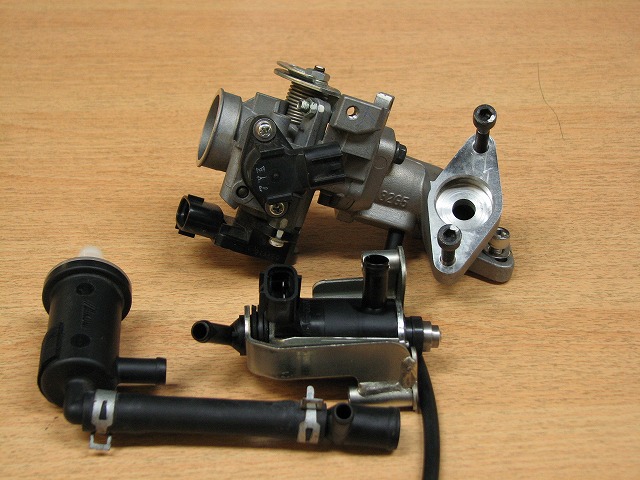

インジェクション♪
これはアドレスＶ１２５のインジェクションです。
上からスロットルボディ、ＤＣＰインジェクタ、ベーパセパレーターです。

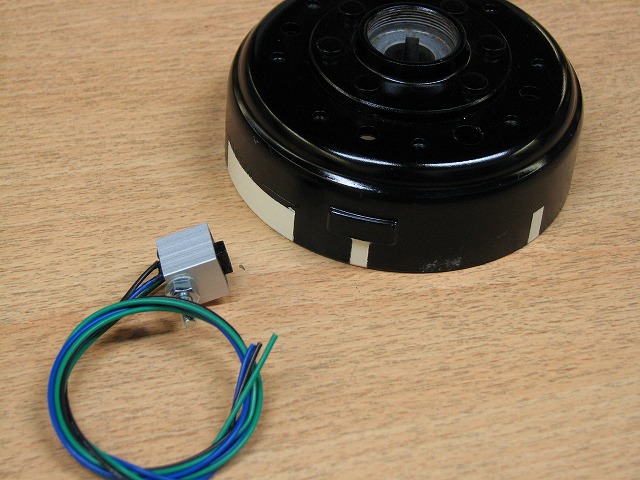

こっちは、ピックアップ関係。
左下のちっこいのが赤外線ピックアップです。
手作りです（笑
フライホイールは、ノーマルを塗装しました。
白ラインが１週に６箇所あります。
この白いラインを赤外線センサーで検知するんですよ(^^)
あとは細かい加工ですね。

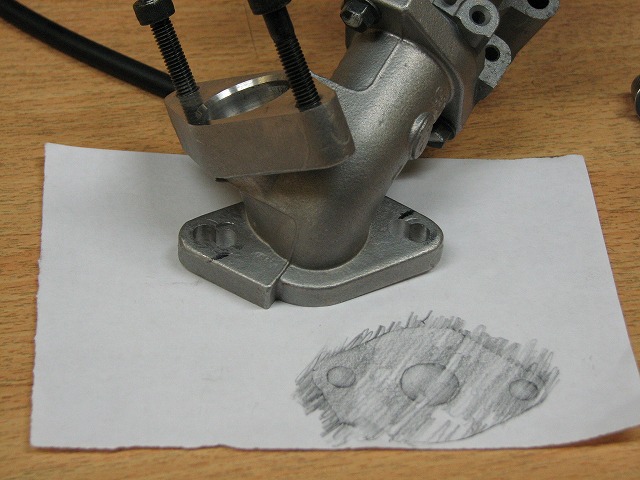

スロットルボディを取り付けできるように加工します。
といっても、ボルト穴が合わないだけなので
ちょっと内側に穴を開けただけです。
ポートの大きさは、ノーマルガスケットと同じ大きさでした。
シリンダーヘッド側のポートが小さいから、合わせたほうがいいでしょうけど・・・
今回はこのままいってみます(^^ゞ
ガスケットはガスケットシートから切り出しですね。

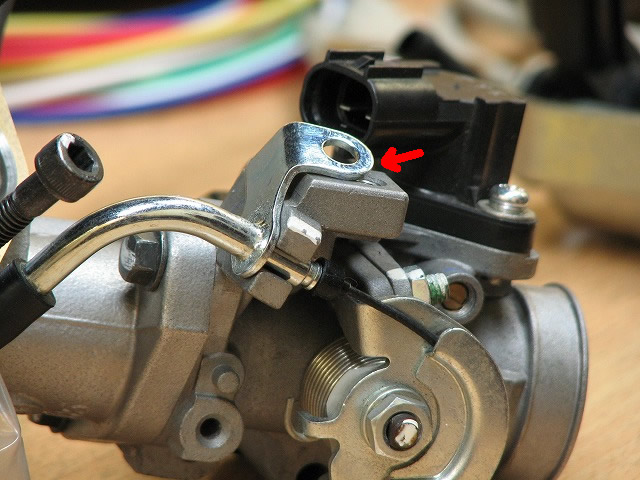

あと、アクセルワイヤーは加工すんのが面倒だったんで
アドレス用を買いました。
なのに 合いません(；一_一)
結局 加工するハメになりました（笑
なんで合わないんだよ !(9￣^￣)9
準備はこんなもんですね♪
今回は、ＳＰ－ＴＤＣの取り付け方とか順をおって紹介してみますね(^^)
取り付けそのものは簡単ですけど、エアクリーナーの位置合わせとか
いろんなもんの取り付け金具とか、そういうのが意外と面倒ですよね(^^ゞ
さぁ♪ 明日から取り付けです♪
