ご無沙汰しております、なんと４か月ぶりのブログとなってしまいました(^^;)
１１月にCB-Fのスロットルボディに取り掛かると言ったっきりになっておりますが、
その前にお客様からご依頼の加工物があったので、そちらを先にやってました。
すぐに出来るつもりでした・・・
そしたらCB-Fのスロットルボディにかかるつもりでした・・・
それがなんと４か月(＠_＠;)
実はCNCフライスが絶不調でして。
作っても作っても寸法が出ず orz
何台分 失敗したことか。
原因を調べては直しを繰り返していたら、こんなに時間が過ぎてしまいました。
とにかくパソコンの指示通りに動いてくれないので、コントローラー基板を別なものに変えたんですが
どれもこれもうまく動いてくれず・・・

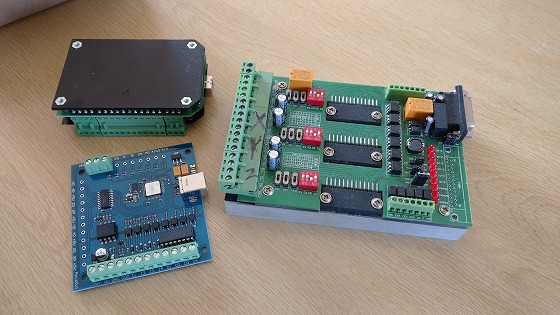

右がもともと使ってたパラレルポートのコントローラー基板で、これが不調だったので
左ふたつのUSB接続のものに変えてみました。
が、動くには動くんだけど反応が遅かったり、原点復帰動作がうちのフライスには合わなかったり。
ダメだこりゃ、と思って覚悟を決めて基板は自作しました（笑

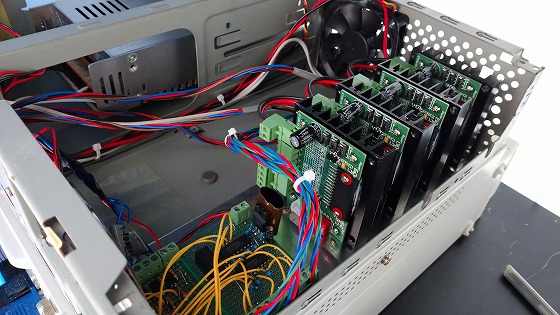

右奥に４枚立ってる基板は市販のモータードライバで４軸分。
左手前がブレイクアウトボードっていうパソコンとモーターやセンサーの橋渡しをする基板で
これは自作しました。自作してしまえば何があっても対策できるもんね。

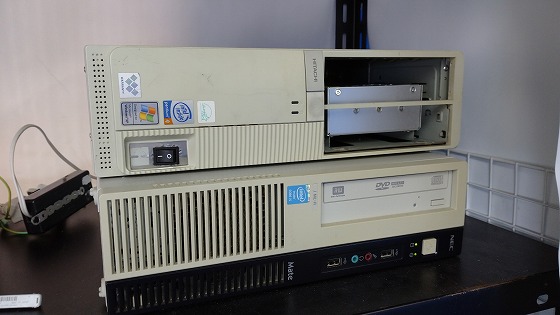

それからノイズ対策でケースは古いパソコンのドンガラを使いました。
下がパソコンで上がコントローラー基板が入ってます。

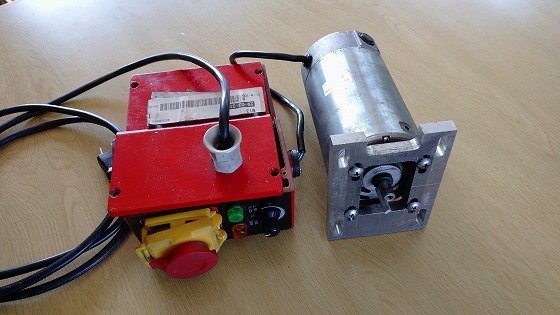

が、これだけで済まず、さらに主軸モーターがいってしまい・・・
中華な部分がどんどん外されていきます（笑

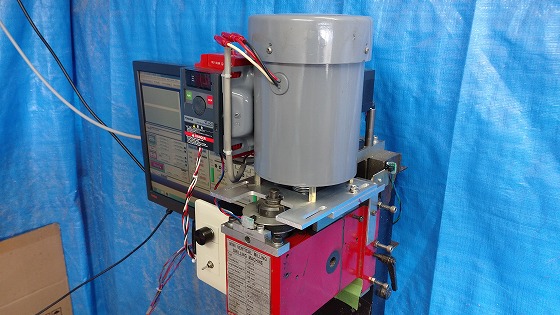

で、主軸モーターもついに国産。
汎用三相モーターをインバーターで動かす仕様になりました。
信頼性はアップしたものの、ここまで改造を繰り返すとモーターを変えただけでも
あちこち調整が必要になり、ずいぶん時間がかかってしまいました。

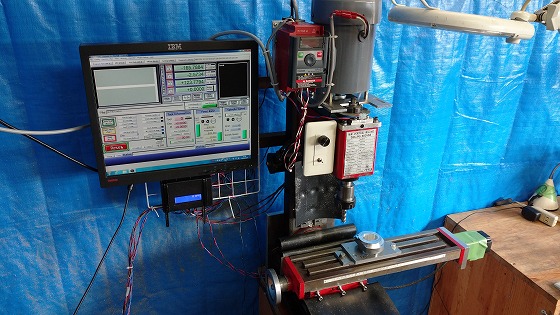

ということで、まだ完璧ではないですが加工できるまでに復帰したうちのフライスは
こんななりました。
最初と比べるとずいぶん変わったもんです。
これでやっと加工に戻れます。
お待ち頂いてるお客様には、本当に申し訳なく思っております。
あり得ないトラブルの連続で、本当のことではあるんですが自分でも遅くなってる口実にしか思えません。
時間はかかってしまいましたが、これでフライスも不安な個所がほとんどなくなりましたので
これからピッチを上げて加工したいと思います。
もう少しで完成しますので、いましばらくお待ちくださいm(__)m
