Ｚ１１００ＧＰの始動できない、ヒューズ飛ぶ、諸々の原因が特定できました(^^)/
原因はこちらでした。

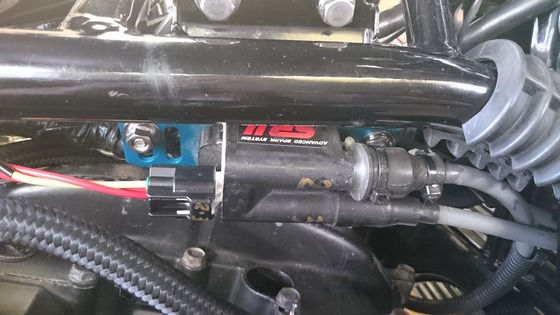

ウオタニＳＰ２パワーコイル。
といっても、このコイルが壊れているわけでもなく、性能が悪いわけでもなく、ましてやウオタニさんのせいに
しているわけでもありません（笑
ただ、想定外に性能が良すぎた (@_@；)
ということが原因になっていました。
プラグのスパーク電圧というのは、ＩＧコイルとイグナイターによって決まるわけですが
ウオタニさんのページによると、ＳＰ２パワーコイルはノーマルの２～３倍のスパーク電流、４００００Ｖの電圧を
発生するとあります。
単純に直流抵抗をみても、ノーマルＩＧコイルは概ね３Ω程度に対してＳＰ２パワーコイルは１Ωあるかないか
なので、３倍の電流を流せることになります。
そんだけの電流を流したのではノーマルイグナイターでは焼けてしまいますので、ＳＰ２パワーコイルを
付ける場合はＳＰ２パワーアンプを介して接続し、ノーマルイグナイターに負担をかけないようにしているようです。
ＳＰ－ＴＤＣはというと、ＳＰ２パワーアンプなしで直接ＳＰ２パワーコイルを接続しても大丈夫な容量があるので
焼けることはありません・・・ 通常は・・・ 設計上は(^^ゞ
がしかし、ＳＰ２パワーコイルを使っても十分な容量があるにもかかわらず、実際はヒューズは飛ぶし
最悪ＳＰ－ＴＤＣ内のＭＯＳ－ＦＥＴが破損することがあります。
このＺ１１００ＧＰもそういう状態です。
容量的に十分なはずなのになぜ？
ということで、今回、実際に色々と実験して原因を特定しました。
まずは↓こちらをご覧ください。
これは４番のプラグコードを抜き、マフラースタッドボルトから約１０ｍｍの位置にプラグキャップを
置いてます。
もちろんプラグは刺さっていません、キャップのみです。
この状態で、ＳＰ－ＴＤＣのテストモードで１・４番のＩＧコイルを動作させました。
なんとも恐ろしい光景です ((((；ﾟДﾟ))))ｶﾞｸｶﾞｸﾌﾞﾙﾌﾞﾙ
実際の音を聞くと凄まじい音がしますよ。
できることなら電圧をはかりたいところですが、残念ながらそんな機材がないので推測だけではありますが
想定外の電圧になっているのは確かです。
1mmのギャップに火花を飛ばすには３ｋV、つまり３０００Ｖ必要だそうです。
もちろん温度や湿度によって変わるので概ねです。
電圧はギャップの距離に比例するので、１０ｍｍのギャップなら３００００Ｖということになります。
ウオタニさんのページによると４００００Ｖ発生するということなので、ギャップでいうと１３．３ｍｍのギャップに
火を飛ばせることになりますね。
で、↑の動画ではマフラースタッドボルトからプラグキャップまで約１０ｍｍ、さらにプラグキャップの中の
電極まで１５ｍｍあります。
つまりギャップは２５ｍｍ。
２５ｍｍのギャップに火を飛ばすには・・・ なんと７５０００Ｖにもなります。
火花はバシバシ飛んでいるので、まだまだギャップは離せそうなので推定７５０００Ｖ以上ということになります。
ウオタニのＳＰ２パワーアンプ＋ＳＰ２パワーコイルで４００００Ｖのところ、
ＳＰ－ＴＤＣ＋ＳＰ２パワーコイルの組み合わせだと推定７５０００Ｖ以上、実に１．８倍の電圧にもなっているようです。
電圧が高いんだから性能が良いって話ではなく、さすがにここまで高いとノイズはまき散らすし
いたるところに負担がかかるので、よろしくありません。
ＳＰ－ＴＤＣは、もちろんウオタニＳＰ２パワーコイルを装着することも想定していますが
ノーマルＩＧコイルだけでも性能が出るように設計したので、こんなことになっていたようです。
実際、実験最中に一度ＭＯＳ－ＦＥＴが破損しました。
電流は許容範囲なので、電圧で壊れたと思われます。
使用しているＭＯＳ－ＦＥＴの耐圧は６００Ｖなので、ＩＧコイル一時側の電圧が６００Ｖ超えることがあると
推測できます。
ＩＧコイル一時側の電圧は３５０Ｖもあれば十分なので、これも高すぎます。
２５ｍｍも火花が飛ぶとなると、万一プラグコードに亀裂でもあって条件がそろえばどこからでも
火花が出てしまうのでとても危険です。
ということで、ウオタニＳＰ２パワーコイルを装着する場合、逆に電圧を抑える方向で対策を検討しなければいけませんね。
とりあえず、ＳＰ－ＴＤＣ＋ウオタニＳＰ２パワーコイルをお使いの方で、さらに昇圧回路を装着することは
おやめください。状態がさらに悪化してしまいます。
さらに検証は続きます(^^)/
