先日のＲＣ４２タイプ（１ピックアップ９突起ローター）のテストが完了♪しましたので
他車種のも続々と仕上がってますよ(^^)
直接は車種が違うんで 関係ないんですけど、
プログラムがだいぶ整理されてきたんで、他車種対応も楽になってきました♪
てことで、昨日、今日とＳＰ－ＴＤＣ２を２発、発射いたしました（*^_^*）
ひとつは２ピックアップ１突起のタイプ。
これは前々から対応車種となってたタイプですね。
でも今回、新たに始動時の独立進角と、レブリミッターを装備しました♪
これはなぜＦさんのところに送って、ＣＢ７５０用点火マップと、ピックアップローター加工が追加されます。
もうひとつは、先日ご紹介したビッグシングル用です(^^)
プログラム的にいいますと、１ピックアップ１突起、プラス・マイナス２信号ってことになります。
？？？
プラス・・・ マイナス・・・ ２信号・・・
ゲェーーーー！！！！！ テストできねぇ！！！！ (￣▽￣;)!!ガーン
パルスジェネレーターでマイナス信号だせねぇじゃん orz
ＰＩＣ単体でテストしてたから、そんときは出来てたんですけど
ＳＰ－ＴＤＣ２を組み上げたら、出荷前の最終チェックができません(>_<)
今頃気付くのかよ(〃 ・・)ノ
まずいよ～ まずいよ～ どうするよ？？？
ノーチェックで送るか(￣∀￣*)イヒッ
いや、だめだろ そりゃヾ(￣o￣;)オイオイ
ん～～～～～
ゴソゴソ・・・
ガシャガシャ・・・
ウィ～～～～ン・・・
チーーーン・・・
出来た ポン!! (⌒▽⌒)ノ ≡

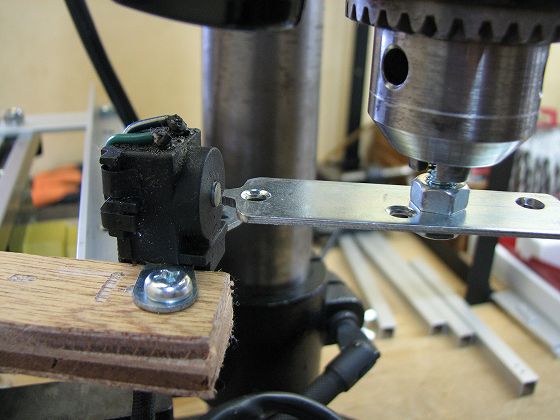

簡易ピックアップロ～タ～～～♪
って、ボール盤に鉄板はさんでピックアップコイル付けただけですけど(^^ゞ
これでなんとかなんないか？！
オオオォーーーーw( ▼o▼ )w オオォォ!! 出たw(゜o゜)w
ピックアップ波形出ました♪
小難しいことやってるわりに、こういう単純なことで感動しますね(☆。☆)♪
ささ♪ チェック♪ チェック♪

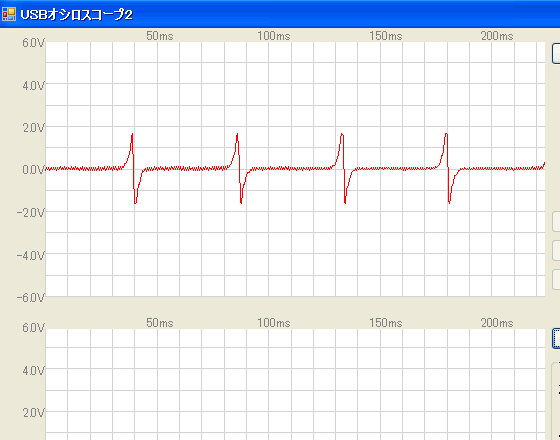

まず、ピックアップ波形をもう一度。
ちゃんとプラスとマイナスの波形が出てます(^^)
しかもノイズ付き♪
チェックにはもってこいですね。
今までのＳＰ－ＴＤＣは、この波形のプラスだけ使ってたんですが、
今回のはマイナスの波形も使うんです。
ところが、ＰＩＣはマイナス波形は読めません。
なので、マイナスの波形をプラスの波形にしちゃうんです(^^)b
中途半端に全波整流っちゅうヤツです。

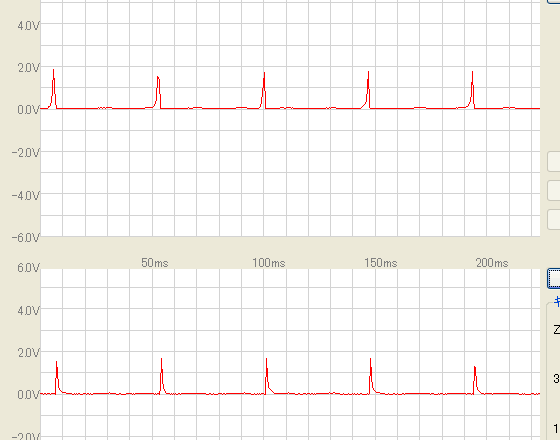

で、こんな波形に。
プラスマイナスのピックアップ波形を、プラスに反応するのとマイナスに反応するのとに
分割して、２個の波形を作ります。
上がプラスの波形で、下がマイナス波形をひっくり返したものですよ。
もともとは、プラスがきてすぐマイナスがくるんでちょっとずれてるんです。

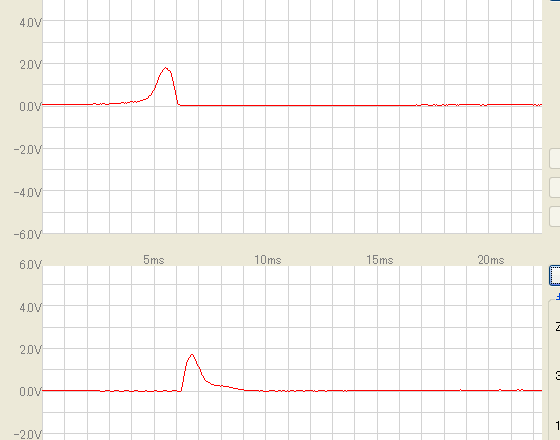

ほら♪
山ひとつ分ずれてるでしょ♪
うまいことマイナス波形がひっくり返りました(^^)
これでＰＩＣがプラスもマイナスも読めるわけです。
よかったぁ～ ちゃんと動いてる C=(^◇^ ; ホッ!

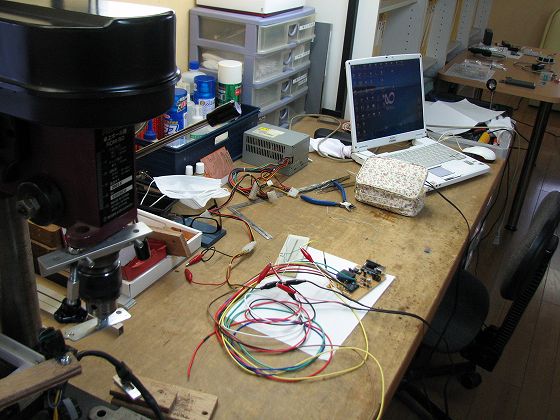

あわててやってますので、こんな状態です（笑

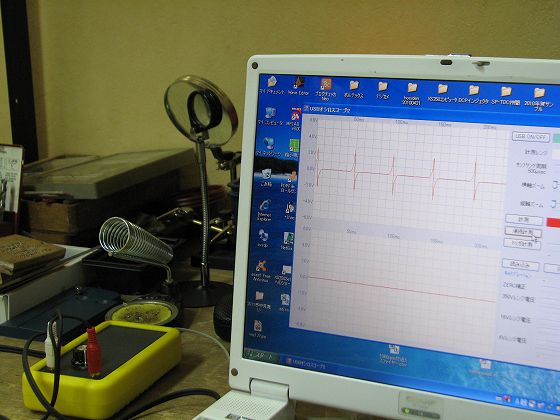

花柄オシロだけがホッとします（笑
よし！ これでやっと発射できるぞ！
おっと、まだ今回初のことがありました(^^ゞ
ＳＰ－ＴＤＣ製作 初の外注加工です♪

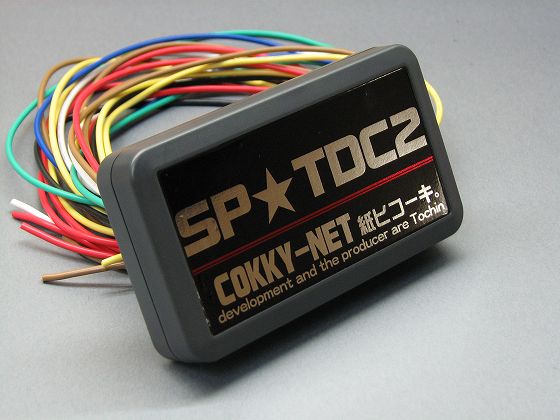

ジャ～～～ン♪
ＳＰ－ＴＤＣ２のラベルがつきました(o^∇^o)ノ
中身を作るのと同じくらい、エンブレムとか装飾に手間がかかってまして(^^ゞ
いくらなんでも そりゃねぇだろ(〃 ・・)ノ ってことで、
お店のお客さんの看板屋さんにラベルを作ってもらいました♪
グッと製品っぽくなったと思いませんか？！
っていうか製品なんですけど（笑
ということで、いつも通りのドタバタですが
ＳＰ－ＴＤＣ２ ＫＴＭ６４０ＤＵＫＥ用、 本日発射いたしました♪
ではお客様、これからドツボにハマってくださいね（笑
