NS400R用のSP-TDC本体とAndroidアプリが完成しました(^^)/
といっても、まだテスト＆デバッグがありますので本当の完成ではないですが
とりあえずモノは出来ました♪

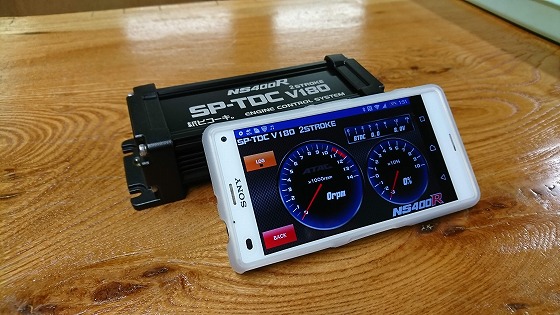

正式名称 SP-TDC V180 ２STROKE NS400R用 です。
今回は頑張ってコンパクトになりました。
手前のスマホはExperia Z3 コンパクトです。

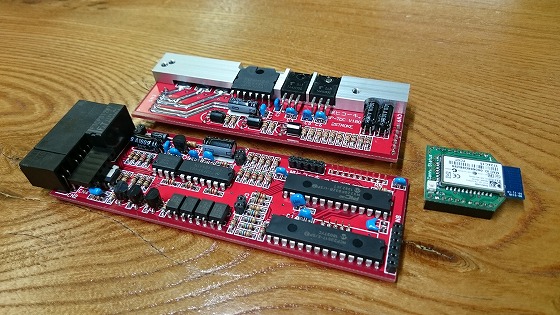

中身はこの3枚の基板が入ってます。

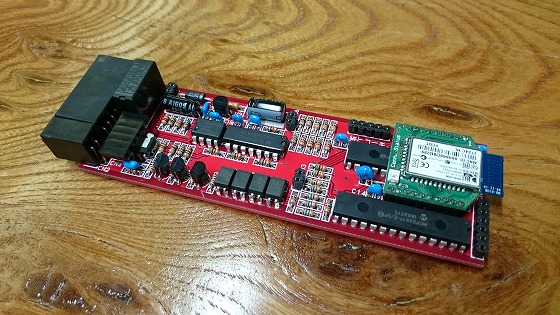

メイン基板にBluetooth通信基板を載せて・・・

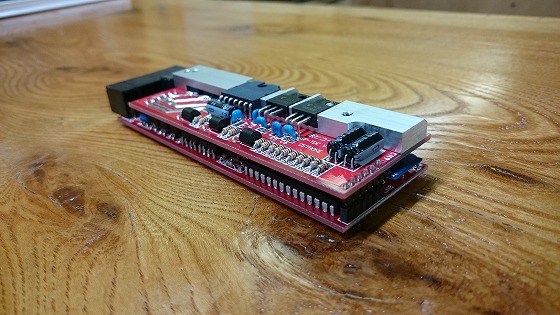

さらにもう一枚の基板を載せます。

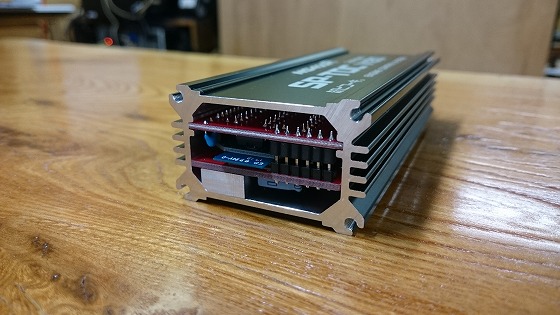

ケースに収めると、だいぶ隙間はありません。
左下にあるのがヒートシンクで、ケースにビス止めなのでケース全体で放熱します。
が、そんなに熱くはなりません（笑

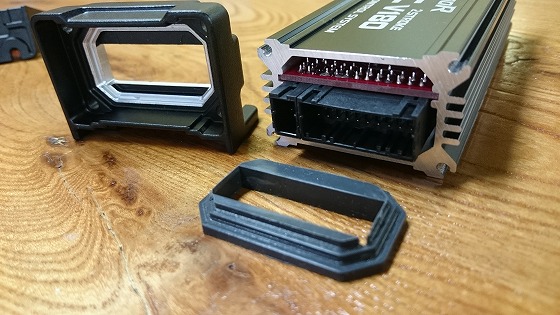

完全防水ではありませんが、コネクタ部には専用のシリコンゴムを作りましたので
水がかかる程度は大丈夫です。

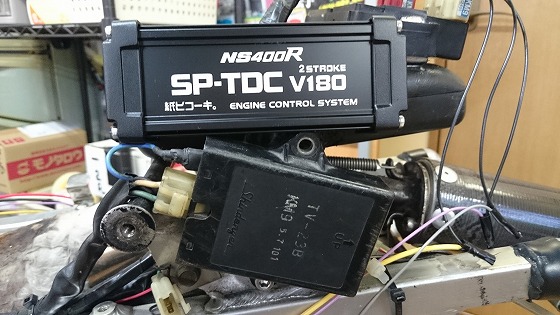

実際の大きさはこんな感じです。
後ろの2個がノーマルCDIユニットです。

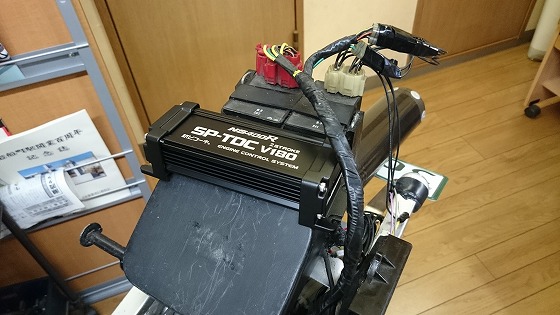

それとこっちがATACコントロールユニットとの比較。
ノーマルCDIユニット×２、ATACコントロールユニットの3個がオールインワンになってます。
形が違うので取付場所はこれから検討ですが、3個はずして1個なのでなんとかなるんじゃないかな。
あと、こちらがモニタ画面のオープニングです。
タコメーター、エンジン負荷、進角、バッテリー電圧の表示です。
タコメーターに薄っすらATACとあるのは、ATACがONになったらパカッと光るようにしました。
左上のLOGボタンを押せば、走行中のログデータを取ります。
保存はスマホにするので、スマホの容量が許す限り何分でも取れます。
大変お待たせしておりますが、やっとここまできました(^^)
この後は、車体への搭載、実車テスト＆デバッグとなります。
もう少しなんだけど、あとは天気頼みですね。
