DCPインジェクタの回路ぉ~ (; ̄ー ̄A アセアセ・・・

0
ブログ更新、1週間以上さぼっております(^_^;)

元気にやってはいるんですが、いかんせんネタがありませんで(ーー;)
新しい回路を何個か考えてるんですけど、回路経験があさいもんで
手数は少ないは~ 頭が追いつかないは~ なかなか思った回路になりません(>_<)

ただでさえコメ数が減る回路ネタなのに、本人もチンプンカンプンなネタではねぇ ヽ(・ー`)ノオテアゲ-

コメ減 覚悟の回路ネタでございます(笑

その中でも一番 四苦八苦してんのがディスチャージポンプ式インジェクタ(DCPインジェクタ)を
動かす回路っす。
XSはフツーのインジェクタだからうまくいったんですが、DCPインジェクタはタダモノではありません(汗
じぇんじぇん 思うように動いてくれませんです(^_^;)

なんたって、プシュッて一発噴射するついでに燃圧もかけようってんですから
そりゃ無茶苦茶なわけです。
XSのECUで動くには動くんですけど、回路から煙モコモコで(^^ゞ

ようするに、最初はドドーっと電気流して噴射をおっぱじめるわけです。
出始めたと思ったら、ソッコー省エネ電流にすりゃいいわけです。
噴射終わりはプチッと電気切りゃいいわけです。

説明にすると、そういうチョー簡単なことなんですが、そういう回路はどんな回路??? (笑
経験不足なおれにはさっぱりです。

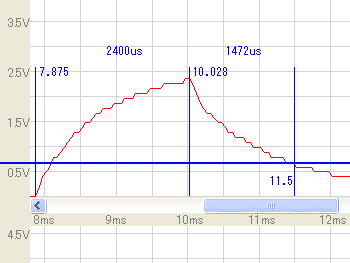

なんとか出来た\(^_^)/ と思って、オシロで撮った波形が・・・
















V表示になってますけど、これ、電流(A)です。

言ったとおり、最初はドドーっと、おけつはチョロチョロってちゃんと出来てんですけど・・・
遅いんです(ーー;)
これが一発の噴射なんですけど、最初から最後まで3.872ミリ秒もかかってます(汗
煙は出ないですけど、これで最短なんで、お話になりません。

散々実験した結果、DCPインジェクタは1.4A以上流さないとインジェクタが開きません。
そんで、そのまま流し続けると どっかから煙がでます(笑
開いた状態を維持するときは0.72Aあれば維持できるみたいです。

だけど、そうなるようにすると、ダラダラといつまでも電流が流れちゃってしまりが悪いんですよ。

そんなことを1週間も悩んでます(笑
あ、仕事しながら、ね (^^)b

ど~すりゃいいんだよ~┗(-_-;)┛

そりゃ いろんな電子パーツ使えばできなくはないですが
パーツを増やせば問題も増えるからシンプル回路でいきたいわけで~



と、回路シュミレーターをいじってると・・・

間違ったところに抵抗をはさんで・・・

いけねっ、間違った・・・  お?!
いいんでねぇの?!

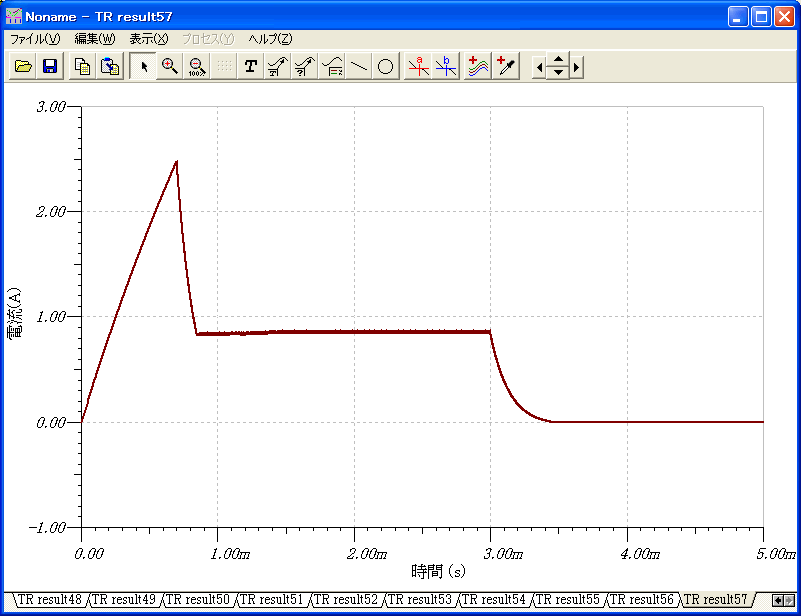

MAX2.5A、  維持電流0.8A、 最短制御時間1ミリ秒以下・・・

お! これでいいじゃん♪

と、偶然  できました(^o^)/

シュミレーター上だけど やっとできたぁ~~~~♪

次は、これを実回路で実験するわけだけど~
3ミリ秒が肉眼で見えるほど同体視力よくないので(笑
どうやってチェックするかも考えなきゃいけませんねぇ。


と、いう わけのわからんことをやっておりますです・・・ はい。
