今日は、昨日のシュミレータの結果をもとに、実回路で実験してみました(^^)
最初はドドーッ、あとからチョロチョロと電気を流すっていう回路です。

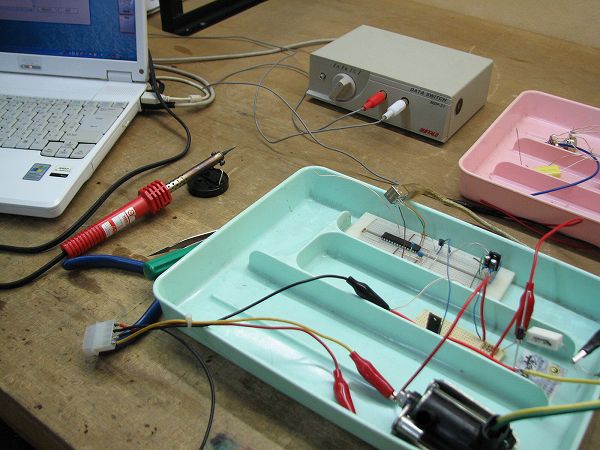

トレイの中の、上と真ん中がテスト回路です(^^)
下にある黒いのがＤＣＰインジェクタですね。
とりあえず動くかどうかなんで、噴射しないで空で動かしてます。
数秒しか動かさないから、空でも大丈夫でしょう。
どうやって電流を ドドーッ や チョロチョロ ってやるかっていうと、ＰＷＭ制御ってやつです。
スイッチを断続的に入れたり切ったりして、電流を調節するんですね。
それをＰＩＣでやるんです。
ＰＷＭ制御といっても、一発の噴射の間にいろいろと可変させるんですよ。
変速ＰＷＭとでもいうんでしょうか（笑
では、実際に動かしてみよう(^o^)／
ほりゃ♪
最初 ドドーッ、あとからチョロチョロになりました（*^_^*）
わかりにくいでしょうが、おかまいなしで話を進めます（笑
この波形は、計測するための回路も組んであるので、実際より電流が少なくなってます。
なので、最初のドドーッも２．５ミリ秒くらいかかっちゃってますけど
実際はもっと短くなるはずです。
たったこれだけの波形を作るのに、ＰＩＣがやってることは・・・
１．最初２．５ミリ秒間スイッチＯＮしてインジェクタに電気を流す。
２．いったんスイッチＯＦＦする。
３．電流が落ちてきて、チョロチョロの電流になる頃を見計らって再度スイッチＯＮ！
４．１２．５マイクロ秒間隔（１００万分の１２．５秒）でスイッチ連打！ を、１．５ミリ秒続ける。
５．スイッチを切る。
なかなか忙しいです（笑
これが、たった一発のガソリン噴射ですね。
普通、インジェクションのＰＷＭ制御っていうと、ＰＷＭ１回のパルスで一発噴射ですけど
これは一発の噴射の間を変速ＰＷＭ制御です。
最初のピーク電流、その後どこまで電流を落とすか、チョロチョロをどのくらい続けるか、
それ全部調整できるようになりました♪
こんだけできれば、ＤＣＰインジェクタも動くでしょ(^^)
次は、実際に噴射してみて、噴射時間と噴射量の計測です。
だけどその前に・・・
別なこともいっぱい溜まってるので、そっちやります(^^ゞ
