机上テスト完了 (;^_^A アセアセ・・・

0
やっぱり机上テストは時間かかりました(;^_^A アセアセ・・・
連日アップとはいきませんね。

机上テストも、点火とインジェクションとなると大変です。

点火は今までどおり実際にIGコイルとプラグをつないで火を飛ばします。
でもインジェクションは、噴射したところで正しいかどうかがわからない┗( ̄□ ̄||)┛
規定時間 噴射してメスシリンダーで測ったとしても
トータル量しかわかりません。

毎回の噴射タイミングとか噴射時間がわかんないと、チェックになりませんよね(^^ゞ

ど~すっかなぁ~ と、悩んだ結果

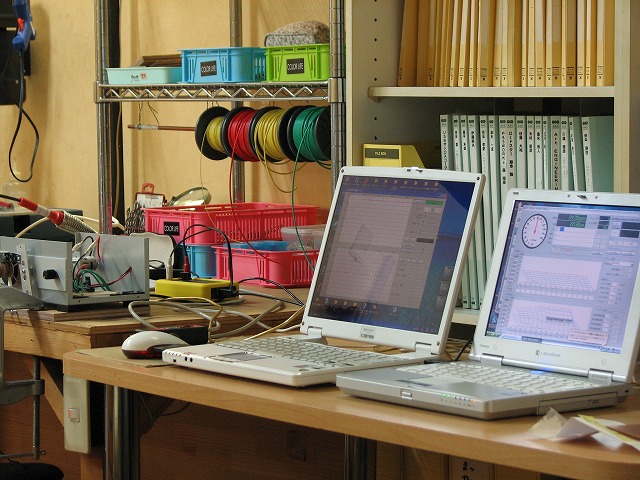

くるくる3号+ノートパソコン2台で攻めてみることにしました(^o^)/
パソコン屋さんだから、パソコンはいっぱいあるのだ┌(* ̄0 ̄)┐ ワーッハッハッハッ・・・・

・・・な わけありません。

パソコン屋さんなのにノートパソコンは1台しかないのです(笑

もう1台はどっからパクってきたかといいますと・・・ 実はあつしさんのです(^^ゞ
あつしさんのSP-TDCが、パソコンとどうにもつながらないってことでお預かりしてます。

調べた結果、パソコンが悪いわけでも、SP-TDCが悪いわけでもなかったっす。

Windowsパソコンではよくある話で、USB機器の認識に失敗すると
どうにもドライバが入らなくなるってことがたま~にありまして、今回はそれが原因でした。
そうなったらどうしようも無いので、パソコンの再セットアップをやりました。

そんで、ちょうどアップデート・チューニングが終わったんでSP-TDCの接続テストをかねて
拝借しました( ̄∇ ̄*)ゞエヘヘ

1台のパソコンは、オシロでインジェクタの制御信号を監視します。

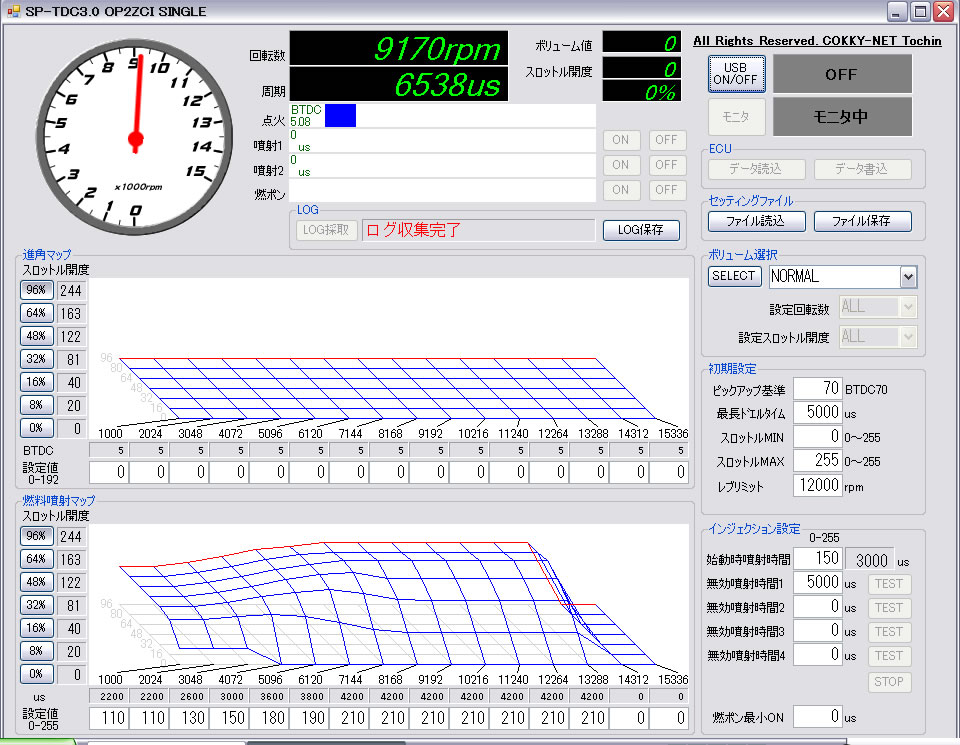

もう1台はSP-TDCのセッティングソフトでモニタリングですね。

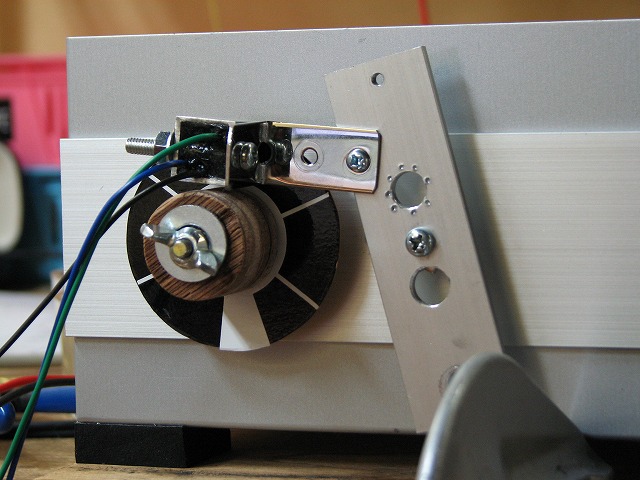

くるくる3号には、赤外線ピックアップとローターをセット♪

んで、あつしさんのパソコンとSP-TDCを接続・・・
今度はうまく接続できましたよ(^^)
あつしさんのは、もう少し動作チェックします♪

さて、点火&インジェクションのチェックです。
今までお飾りだった下側の燃調マップにも擬似データをいれてテストしました。

こっからなげぇ~んだよな~  と思ったら、意外とあっさりでしたよ(^^)
インジェクションのほうは、ほぼ予定の動作をしてくれました。
液晶コントローラーの表示をちょっと間違ったくらいで、大した問題もでませんでした♪

がっ、なぜか問題ないはずの点火がちょっとおかしい (-o-)
点火は今までとおりの赤外線ピックアップ、6信号、単気筒だから問題ないはずなのに(`×´) プンプン!!

プログラムちょっといじっただけで、点火のほうはダメになっちゃいますね(^_^;)
やっぱ点火はシビアです。

またかよって、若干やる気がうせましたが(^_^;)
なんとか持ち直し、プログラム修正できました。

てことで、時間はかかりましたが予想外にアッサリ机上テストOKです ワーイッ \( ̄ー\)(/ー ̄)/ワーイッ

次は実車テストです( ̄‥ ̄)=3 フン
息子2からJAZZを奪い取ってきてます(笑

ついでにJAZZをインジェクション化するってことで♪

ということで、次回はJAZZにインジェクションとSP-TDCの取り付けです(^^)
うまくいくでしょうか(笑
