スロットルボディ合体♪

0
年末のクソ忙しい中、

あきちゃんに仕事の邪魔された腹いせに

ぼちぼちインジェクションやっております(笑

あ、それから今日からNEWデジカメです♪
だけど、まだ慣れないからIXYよりうまく撮れません(^_^;)
今日はスロットルボディの合体♪です。

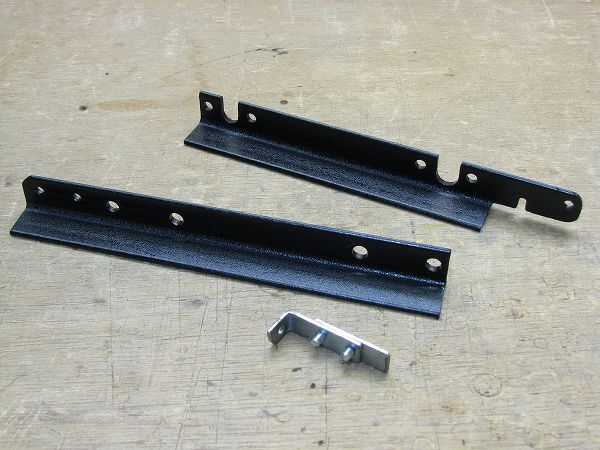

作ったパーツはこちら。

連結ステーの上下と、手前のちっこいのがバタフライシャフトの連結アダプターです。

使える道具が、安物のハンドグラインダーとボール盤なもんで、とうてい精密加工なんざ出来ません(笑
ボール盤なんか3ミリくらいの鉄板に穴開けようと思うと、ベルトが滑っちゃって
ドリルの刃が止っちゃいます。

そこら辺を差っ引いて見てもらえば、そこそこの出来映えかと(^_^;)

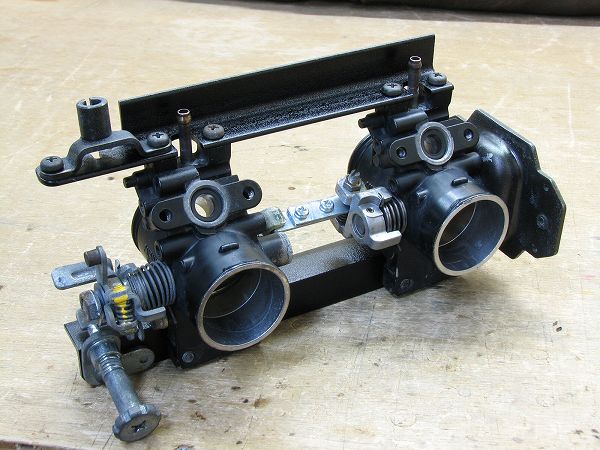

そんで、組み立てたものがこちらに。

はい♪ 2気筒用のスロットルボディになりました♪

そこそこ良いまとまりかと思います(^^)

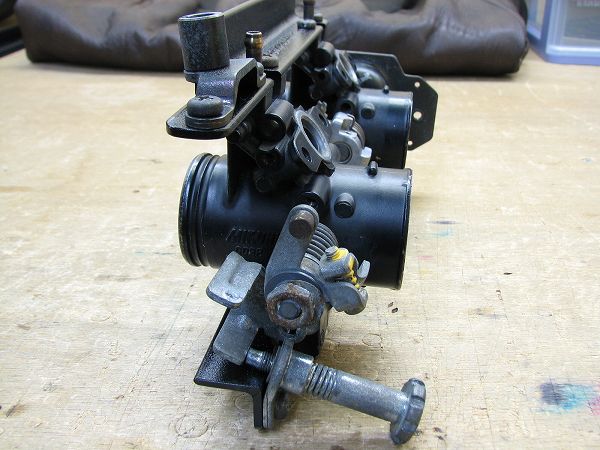

これが左側のアクセルワイヤーが付くとこです。

こっちはなかなかうまいこといきました。
ワイヤーの長さだけ合わせれば、いい感じです。

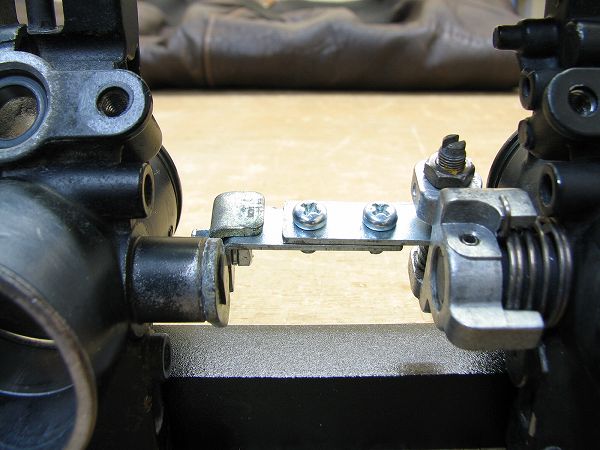

ただ、ここがちょっと(汗

真ん中のバタフライシャフトの連結なんだけど、ちょっと弱いです。

これ、左右の同調の一番大事なとこなのに、弱くてちょっとねじれます。
やっぱり長すぎて、ステーの厚みが足りないみたいですね。

これだけ、もうちょっと考えないとダメですね。

まぁ、こんな感じでチビチビ進んでます(・_・ゞ-☆
