自作ECUのSP-TDCですが、密かなブームになりつつあります。
ありがたいことですね(^^)
そこでちょっと近況報告を♪
おれが今やってるのは、S藤さんのボルテックス号のデジタルCDI＆インジェクション。
それからヘルラさんのSP-TDCのプログラム。
それと、つい最近、またお仲間が増えました♪
なぜかF乗りさんっていうCB７５０Fに乗ってらっしゃる方が製作を始められました。
なぜかF乗りさんは、オシロもお持ちだったので早速各所の波形を送って頂きました。
今は、その波形をもとに回路図を書いてるとこです。
ボアアップして１０００ｃｃ？！になってるようなので、SP-TDC初の４気筒リッターバイクですね。
また新たな仕様もあるので、なかなか楽しみです(^^)
まだ始まってはいないですが、他にも数名、製作表明されてる方がいらっしゃいます(^^)
そんでは、ヘルラさんのプログラムの作業をちょっとご紹介♪
回路自体はヘルラさんが作ってるんで、おれがやることはプログラムです。
なので、こちらの手元にはヘルラさん用SP-TDCの回路がないのです(^^ゞ
今回も、中華エンジン用ではSP-TDC初のUSB接続でのセッティングタイプですので
今までにないSP-TDCになってます。
回路が無いでは、プログラムの動作テストもできないので

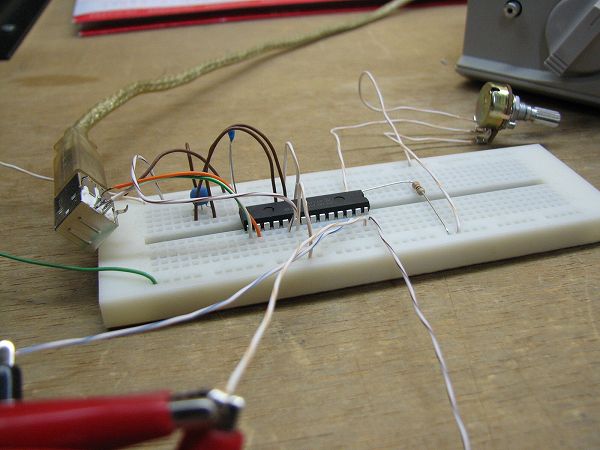

ブレッドボードで即席SP-TDCを作ってやってます。
バイクの代わりはパルスジェネレーターなので、入力回路も出力回路もなく
ほんとにPICだけみたいなもんです。
これでオシロの波形を見ながら、プログラムを作ってます。
これでOKになっても、実車につけるといろいろあるんでヘルラさんは苦労すると思いますけど（笑
今回は今までのSP-TDCと違って、進角のセッティングはボリューム式ではなく
USB接続でパソコンからのセッティングです。
ボリュームは一個だけついてまして、ボリュームとパソコンを合わせてセッティングできるようになってます。
ということなので、パソコン側のプログラムも必要なわけです。
XS２５０と同じですね。

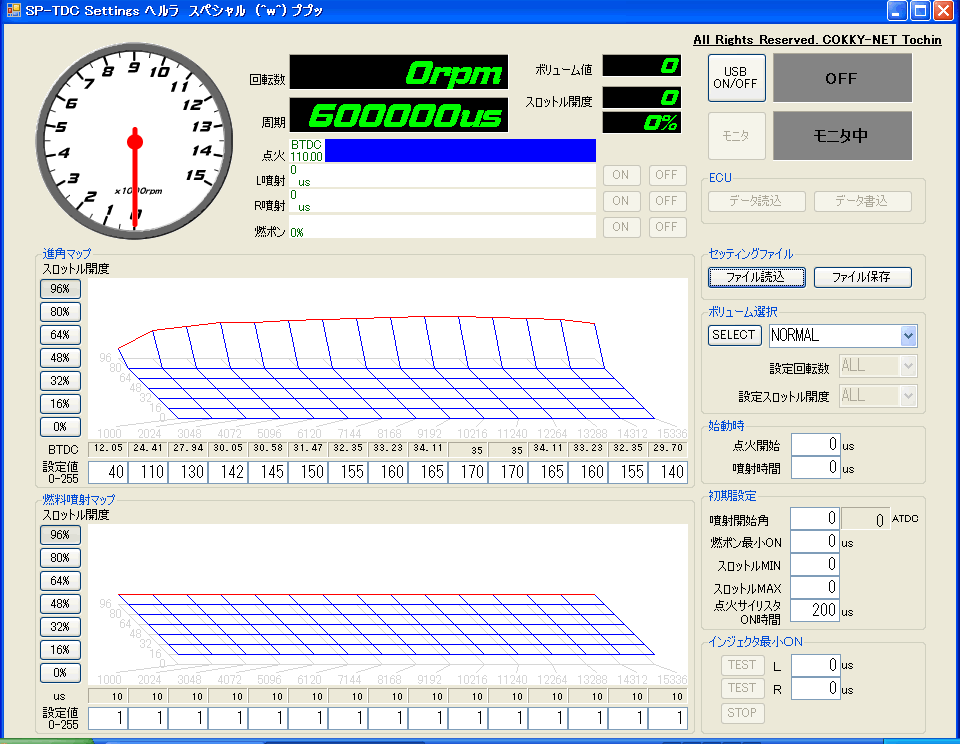

画面はこんな感じになりました。
XSのをベースにしてるので３Dマップ インジェクション付きになってますが
設定できるのは２D進角マップのみです。
今回はタコメーターなんかも付けてみました(^^)
これでさらに楽しくなるんではないかと（笑
プログラム一式は、今日ヘルラさんに送り付けましたので
ヘルラさんの頑張り次第で近日中に動くんじゃないかと思います(^^)
だんだんお仲間が増えてきて、楽しい時間を過ごさせてもらってます♪
