どもども♪
SP-TDC2はしばらくのご無沙汰でした(^^ゞ

年明けで本業が忙しい・・・ っていうか、やらかすヤツが今年はパワーアップしやがって
仕事が詰まってしまってました(笑

それに、前回の記事のとおり、順調に注文は頂いてるんですが
対応できない仕様が多数!
このままでは個別対応が多すぎて納期がかかりすぎるってことで
NEWバージョンの基板を試作してました(^^)

そんでようやく、これでどうだ!ってとこまで試作できました♪

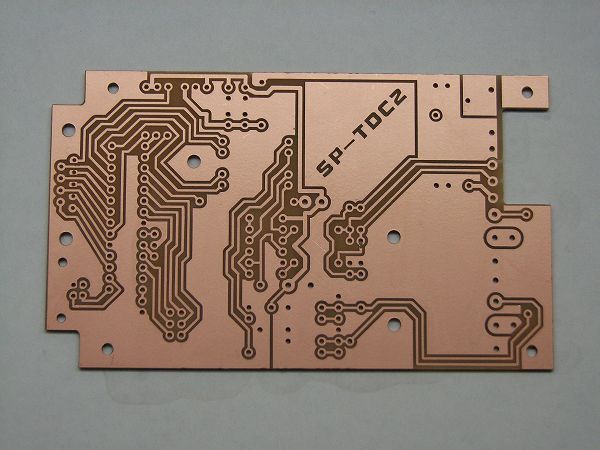

これが今回の基板です(^^)
今までの基板よりひとまわり大きくなりました。

基板は良くなっても、今つかってるフライスもどきの加工範囲を超えてしまって
ちょっと作りにくい(^_^;)
量産できるように改良してるのに、加工数的に( ̄ー ̄?)…..??アレ??
ちょっと意味無かったか(笑
まぁ、もうちょっと売れたら工作機械を買いましょう(^^)b

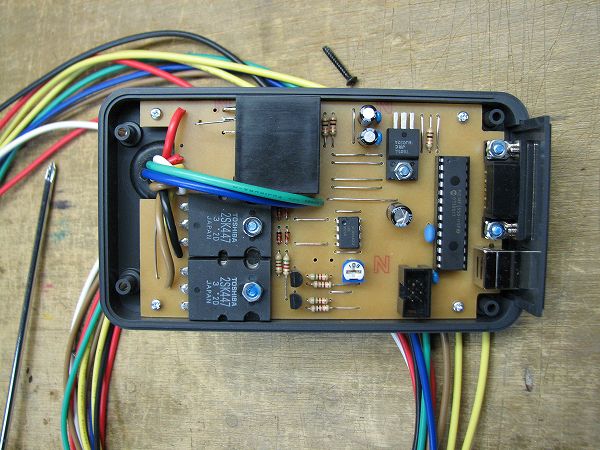

そんで部品を載せたのがこれ♪
ケースはオシロと同じタイプのケースにしました(^^)
載ってる部品はほとんど同じですが、入力回路がいろんなピックアップ信号に対応できるように
変わってます。

それと、組み立てが簡単になるように、コントローラのコネクタとUSBコネクタが
基板取付になりました♪
てことで、今回は横出しです。
今まではケース上面だったんで、基板から配線をつながなきゃいけなかったんです。
これ、なかなか面倒だったんですよね。

オシロも同じように配線でつなぐ部分があるんだけど、やっぱり結構質問くるんですよ。
作りにくいんでしょうね(^^ゞ

自分で作ってみても、基盤取付は楽でした♪

あとは、全タイプ インジェクション制御拡張可能にしましたよ(^^)
PICの左下にあるコネクタが、インジェクション基板とつなぐコネクタです。

ケースを大きいものにして、インジェクション制御基板とプログラムを追加すると
点火&インジェクションの制御が可能ですよ(^^)

机上テストはイッパツOKだったんで・・・
っていうか、基板設計段階で散々失敗してますが(笑

このあとは、実車テストが九州代理店で行われます(^^)
なぜFさん、よろしくですね(^^)b

なぜFさんテストがOKになれば、これでようやく出荷体制に入れますね♪
みなさん、もうしばらくお待ちください(^^)
