アップできるネタが無くご無沙汰しております(^^ゞ
色々やってはいるんですが、ネタにできないことばっかりで（笑
今日は、ちょっと前からやってるNEWバージョンのSP-TDCでもネタにしてみましょうか(^^)
何がNEWバージョンかって？！ これです。
ん？ なにがNEWかって？
これじゃわかんないっすよね～
では。
まだわかんない？！
そりゃそうっすよね（笑
これです↓

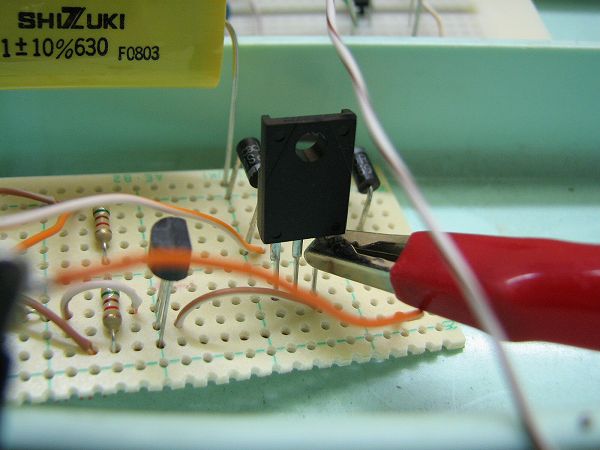

このクリップついてる部品。
フツーだろ？！ って？！
見た目じゃわかりませんよね（笑
これ、サイリスタじゃなくてMOS-FETなんです。
だいたい こんなことで引っぱるってことは・・・ と、察しのいい方もいらっしゃると思いますが(^^ゞ
え～っとですね、ＣＤＩを作るには、大事な部品のひとつにサイリスタってのがあるんですよ。
でも、このサイリスタ、生産中止だったりでわりと手に入りにくいんですね。
なんでも部品的にはけっこう古いものらしく、だんだん生産中止になってる部品らしいです。
古いといわれちゃ使ってるわけにもいかない？！ ので、なんかないかなぁと。
電子部品としては、サイリスタをＭＯＳ－ＦＥＴに置き換える回路は結構あるらしいです。
なら、ＣＤＩだってＭＯＳ－ＦＥＴでいいんじゃないの？！ と、前から思ってまして(^^ゞ
だけど、ＣＤＩにＭＯＳ－ＦＥＴ使ったって動くわけねぇじゃん って話らしいんです。
そう言われても、なんで動かないのか意味がわかりません。
おれ、電気詳しいように見えますけど、こういうアホなことも思うわけです(^^)

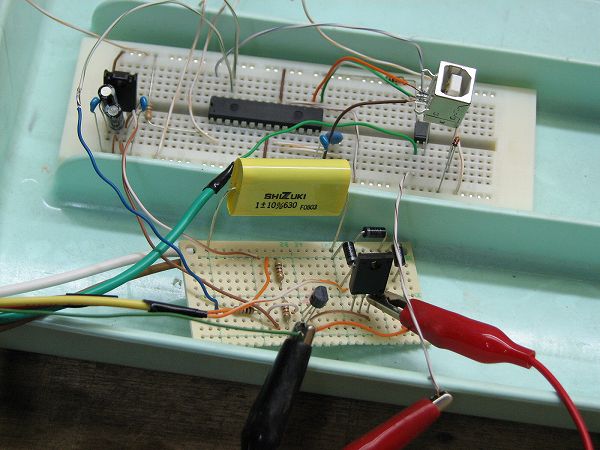

てことで、単純にサイリスタをMOS-FETに置き換えたのが↑のテスト回路です♪
サイリスタもMOS-FETも同じ機能をするように回路組んだから、どうだ！ ってことで

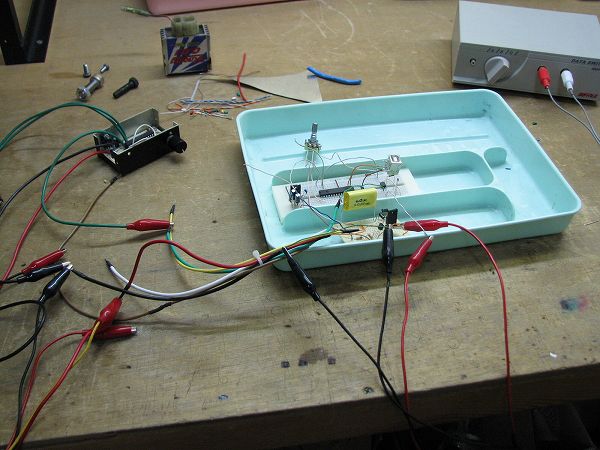

マグナにつけて実験しました。
MOS-FETじゃダメって、そんなわけねぇじゃん(^。^)y-.。o○
テスト回路をつないで、プラグを外し、セルONで チェーーーック！！！
ほら♪ 火花が♪
ショボっ(ーー;)
見えるか見えないかくらいの火花しか出ません(^_^;)
試しにプラグをつけて始動してみましたけど、ウンともスンともいいません。
原因は最初から言われてたんですが、MOS-FETのON抵抗が高すぎるからと・・・
でもね、高いったって０．６オームしかないんですよ。
これで高いって言われても、IGコイルの抵抗はもっと高いわけで・・・ って０．３オームしかねぇΣ(゜□゜;)ガーン
ありゃりゃ、ＣＤＩ用のＩＧコイルの抵抗ってこんなに低いんですね（汗
これじゃＩＧコイルにかかる電圧が1/3になっちゃいますね。
火花がショボいわけだ。
ん～～～～～～～～～ これであきらめるのも((“o(>ω<)o”))クヤシイー!!
なんかないかなぁ～
だいたいフルトラは納得いくんだけど、ＣＤＩは納得いかないことが多いんですよね(^_^;)
意味わかんないっていうか、考え方がしっくりこないです。
この際調べてみよう(^^)b
納得いかないこと・・・
３００Ｖも発電してんなら、フルトラみたいにそのままＩＧコイルに流せば良くね？！
なんでコンデンサに溜めんの？
しかも溜めるったって、たったの１ｕＦって。
そんなちょっとだけ溜めてどうすんの？
余った電気は捨てるわけ？
ってことで、エキサイタコイルにＩＧコイルを直結してみました♪
当然 火がバシバシ飛ぶと思いきや・・・

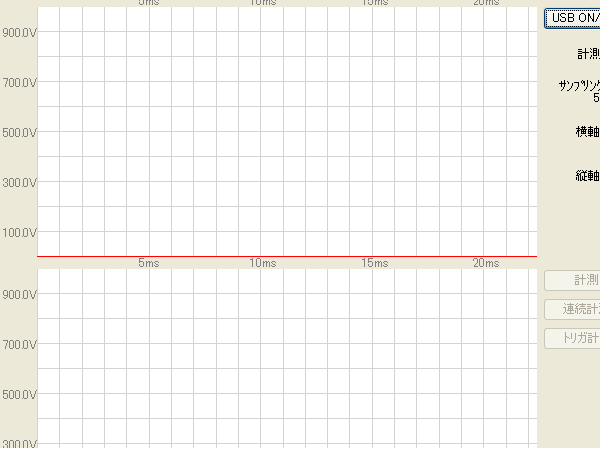

そんときのオシロ波形は・・・・・・
ん？
パソコン固まった？ 配線し忘れた？ 死んでる？ ツーーーーー。
全く反応しません。
なんでだろ？？？
んじゃ、今度はＩＧコイルの変わりに１００オームの抵抗つけてみました♪

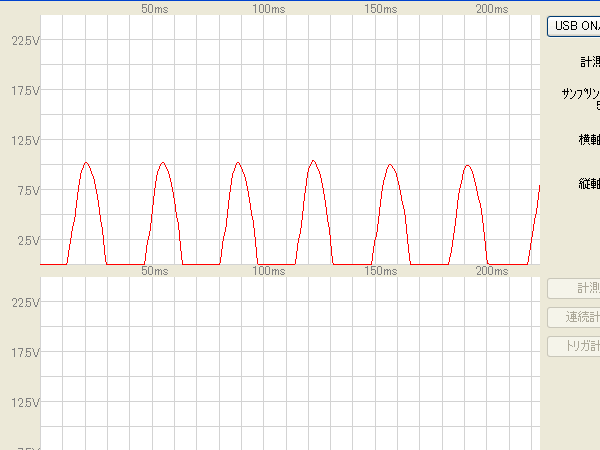

あれ？ １０Ｖそこそこ(ーー;)
壊したか？
いや、違います、何にもつながなきゃ１００Ｖは出てます。
１０Ｖで１００オームの抵抗に流れる電流は・・・ ０．１Ａですよね。
え？！ たったそれだけ？！
てことは、１Ｗ (￣▽￣;)!!ガーン
試しに、ＬＥＤを直結してみたら、気持ちよ～くパカパカしてます（笑
点火コイルの発電量って、ＬＥＤ１個点ける程度しかないの┗(￣□￣||)┛
たったそれだけの電気で点火すんのかぁ～
そりゃすげぇな(^_^;)
だからコンデンサに溜めるわけですね、やっとわかったぁ(^^ゞ
それじゃＭＯＳ－ＦＥＴのＯＮ抵抗が０．６オームでも問題になるわけだ。 なるほど～(´▽`)
と、いうことで、ＮＥＷバージョンＳＰ－ＴＤＣ失敗の巻きです（笑
実験結果から、３発くらいのマルチスパークはいけそうですけど、
そこまでするならフルトラのほうがいい♪
２～３年前から、ＣＤＩだったバイクもどんどんフルトラに戻ってますもんね。
ＦＩモンキーもＦＩエイプもフルトラになりましたよね。
ヤマハはＴＣＩ点火？ ＴＣＩってなに？
Ｔ（トランジスタ） Ｃ（コントロールド） Ｉ（イグニッション） なんだ、フルトラか（笑
やっぱ時代はフルトラかぁ(´▽`)
マグナは、フルトラにしちゃおうかな（笑
まぁ、こんな失敗のほうが多いんですって話です(^^ゞ
