SP-TDCが点検に戻ってきました。
先日のＬさん情報だと基本的には動作してそう。
でも電圧がちょっと思っていたのと違う箇所がある。
ポイントに流してるのが5Vだったと思うんだけど、7.5Vというのが ちょっとあれ？
でもSP-TDC NO.2はそうしたから、Lさんのもだっけか？！ と・・・良く覚えてない(^^ゞ

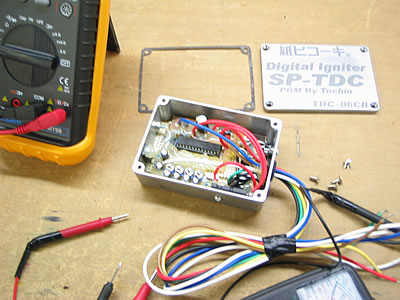

早速各部をざっとテスターあててみる。
ポイント線は～・・・ あれ、やっぱ5Vだな。
ポイント線をグランドに落とせば・・・ FETがONになるはず・・・
お♪ ＯＫだぞ(^^)
Ｌさ～ん、大丈夫だよ、ちゃんと動いてるよ。
でもなぁ、なんで動かなかったんだろう？！
基本的にはＯＫだから、またCB250につけてテストしてみます(・_・ゞ-☆
・
・
・
・
ＣＢ２５０でのテストもＯＫで～す♪

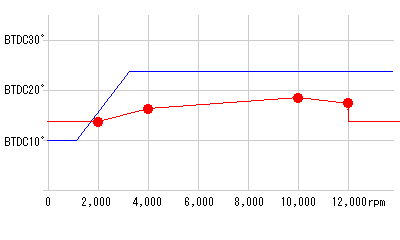

グラフの青線がだいたいノーマルのガバナによる進角カーブです。
1,300rpmでBTDC10、3,500rpmあたりで最大進角BTDC26、それ以上は固定です。
で、参考までにＬさんのボリューム設定だとだいたい赤線みたいになってます。
タイミングライト当てないと実際には何度かわかんないけど、カーブはこんな感じです。
赤丸のとこがボリューム設定できる位置です。
