実車テスト & 量産スタート♪

0
さて、実車テストの続きです(^^)

あっさりとピックアップローターの加工ができたんで、プログラムも90度のタイミングに変更しました。
今回納品のSP-TDC2は、全て点火タイミング前90度、BTDC100度付近でピックアップ信号が
くる仕様なんで、これが本番のプログラムになりますね。

ピックアップローターを90度ずらして装着。
プログラムを書き換えて、早速エリミでテストしてみました。

んんん~~~~ 微妙ですね(^_^;)
だいぶ良くはなりましたけど、まだ点火タイミングにブレがあります。

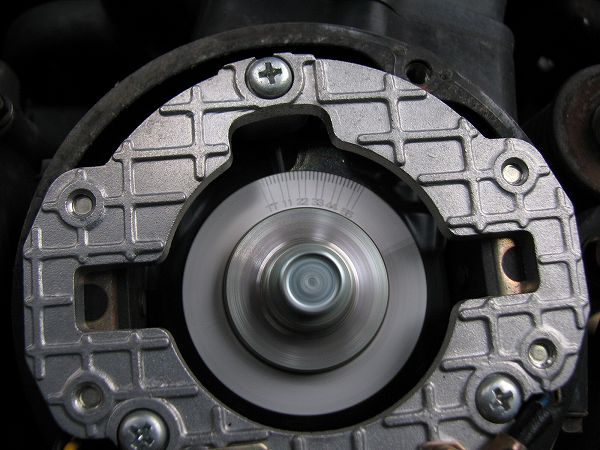

肉眼では良く見えないんで、シャッタースピードを遅くしてデジカメで撮ってみました。
Fマークも90度ずれてしまうんで、目盛りシールを貼りました(笑
1目盛りが2度です。
T 1 2 3 4 5 と目印をつけてあるんですけど、二重に見えますね。
2目盛りくらいブレてるから、約4度のブレがあります。

これは何かのノイズかな?!
ノイズ源を特定して、対策ですね(^^)b

それから、バキュームセンサーの表示を動画で撮ってみましたよ♪
だけどなかなかデジカメには写りません(>_<)
何度も言ってますが、現物はもっときれいなんですよ(汗
いや、ほんとに。
わかりずらいけど、アクセル開けるとバキュームセンサー表示のバーがビヨ~ンって伸びます。
それから回転が上がって、アクセルOFFと同時にバーがアイドリング時より短くなり、
回転が落ちてきます。
そんで、フワァっとアイドリング時の負圧に戻ってますよ。

これ、なかなか面白いですね(^^)
ほんと色々と使えそうです♪


まだ調整の必要はありますが、これで回路にはほぼ間違いが無いようなので
今日から量産をはじめました♪

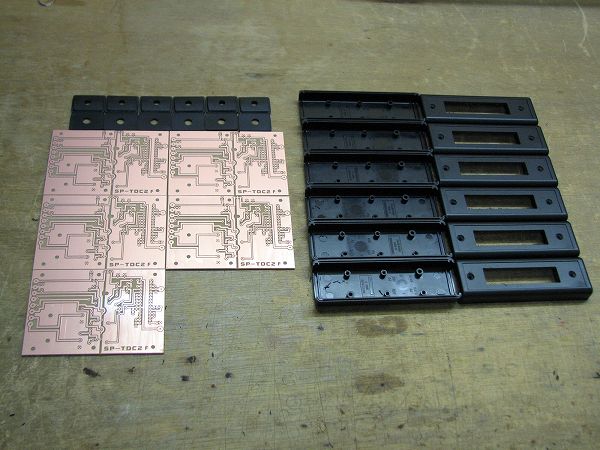

今日はプリント基板と、コントローラーのケース加工まで出来ました(^^)
なかなか工程数が多いんで、出来たのはこれだけです(^^ゞ

基板のエッチングはうまくいってますが、やっぱりカッティングシートでは手間がかかりますね。
早く次の方法の実験をしたいところです。

これからは、実車テストと量産の平行稼動です(^^)b
さぁ 明日はどこまで進むかな♪
がんばるぞ~! おぉっ(^o^)/
