最近は製作やリモートメンテが忙しく、プログさぼりがちでした(^^ゞ

メンテ記事も書きたいとは思ってるんですが、
メンテとなるとお客さんもからむもんだから、なかなか書きずらいです(^_^;)
良いことばかりならジャンジャン書きますけど、そりゃ~色々ありますからね(苦笑

といっても、8割は良い感じで、色々なのは2割くらいですから良いほうですよね(^^)

さて、そんな中、これは参考になるかな?!っていうメンテねたがありましたんで
久しぶりに書いてます♪

先日納品したマッハⅢのSP-TDCです。

症状は、急激に6000rpm以上にあげると、点火してないような感じで回転が落ちてしまうってことでした。
ある程度回転が落ちてくると、また復活すると。

ピックアップ信号をうまく拾えなくなって、低回転になると復帰するってとこでしょうか。

オシロで色々と計測して頂いた結果、ありました♪ ありました♪
こいつが犯人です(^^)b
ノイズです。

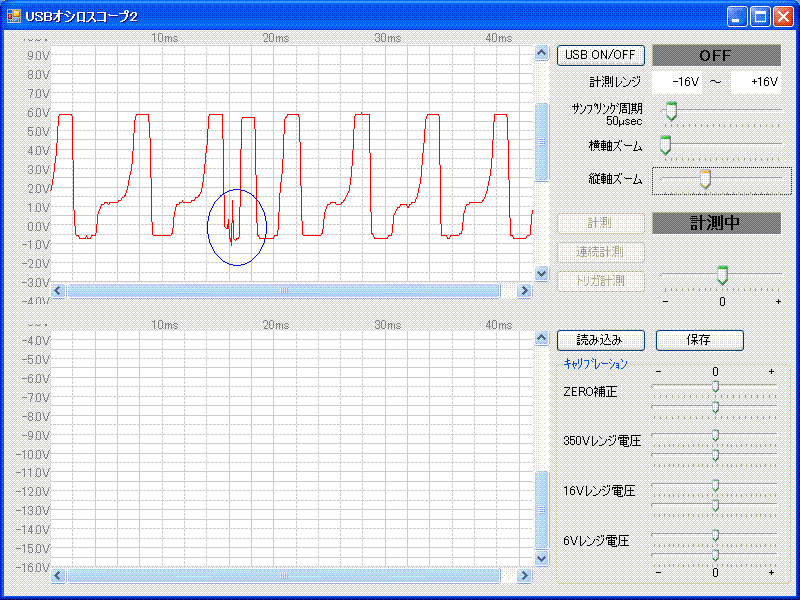

これはピックアップコイルの波形なんですが、○印のところにノイズが見えますね。
これが原因でSP-TDCが誤動作してる模様です。

ノイズの発生源は、オシロ計測の結果 明白で、点火ノイズでした。

SP-TDCが動かない原因のほとんどは、ピックアップ信号の問題です。
9割くらいでしょうか。
ノイズ混入や、波形の乱れやら・・・
入力信号がまずければ動かないですもんね。

ノイズは見えない! というのが定説ですが、それは神話で、
ノイズはオシロを使えば見えるんですね(^^)b
そんで、ノイズの発生源が特定できれば必ず対策できますよ。

大事なのは、ノイズを見ることと、原因を特定することです。
やみくもにシールドしたりしても的外れなら全く変化なしです。
それがまたノイズ対策は難しいという神話になるんでしょうね。

さぁ、では対策です♪
まずは、イグニッションコイルからSP-TDCへの配線と、ピックアップコイルからの配線をわけることですね。

特にマッハのようなポイント式のバイクだと、イグニッションコイル→ポイントと配線がありますから
フルトラに変更するときにノーマルハーネスを使ったりするとノイズが入りやすくなりますね。

フルトラの車両は、たいていピックアップコイルの配線は単独でイグナイターへ配線されてます。

ま、これで解消すればワケないんですが・・・ そうはいかないこともしばしば(笑

そんなときは、イグニッションコイル→SP-TDCの配線をこうしますよ♪

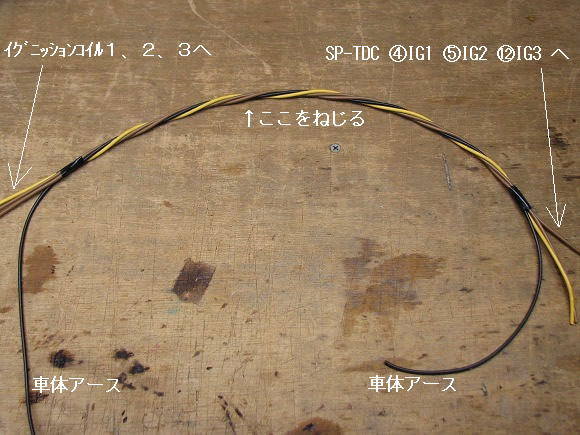

黄色と茶色の線がイグニッションコイルからの配線です。
そこに、両端を車体アースした線を1本ぐりぐりっとねじり込むだけです(^^)b
黒線と黄・茶の線はべつに接触してるわけじゃなく、ただ一緒にぐりぐりするだけです。

イグニッションコイルの配線は、点火時に300Vくらいまで上がるんで
配線全体がアンテナのようになってノイズを発信するんですね。
そこに車体アースされた線を束ねるだけで、ノイズは飛びにくくなりますよ(^^)

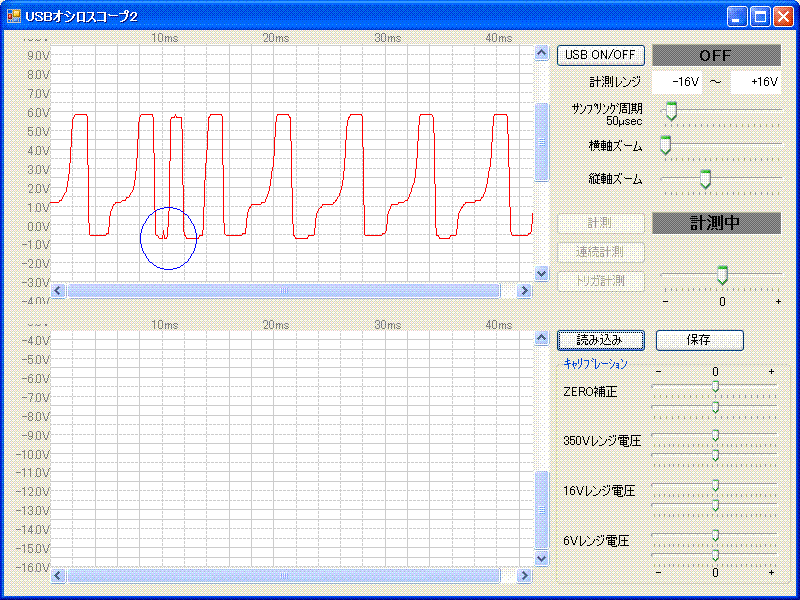

んじゃ確認です。
ほら♪
ずいぶんちっこくなりましたね♪
こんだけちっこくなればSP-TDCは誤動作しません。

マッハⅢも症状が改善されたそうです(^^)
良かった♪ 良かった♪

こんなふうに、動かないのには必ず原因がありまして、
ちゃんと調べれば必ず見つかります♪
そんで、必ず動きます(^^)b

オシロの波形と、SP-TDCのログ機能を使えばだいたいわかるんですよ♪
バイクの状態までわかったりして (* ̄▽ ̄*)ノ"
