６月末にはエンジンくらいかかるでしょ(^^)b
と、言ったのは、
あれは確か・・・
おれだった。
時は流れて 今や8月末・・・
全くエンジンかかる気配のないボルちゃんです orz
Ｓ藤さん ごめんなさいm(__)m
ということで、やっとインジェクションの目処がついたと思いきや、
今度はプラグに火が飛ばないボルちゃん。
いつまでもこんな状態ではいかんので、今日は気合入れてボルちゃんやりました(￣‥￣)=3 フン
しかし、ＤＣＰインジェクタは初なので時間がかかるのもイタシカタないんですが
何個もやってる点火がまるでできないって、どゆこと？ ムカッ(￣∩￣#
しかも原因すらわからないって おいおい┗(-＿-;)┛
てことでチェックです。
チェック、デバッグの鉄則！ 疑うべきは自分から！
たいてい原因は、今いじってる自分にあるもんです。
つ～ことは、回路っすよね。

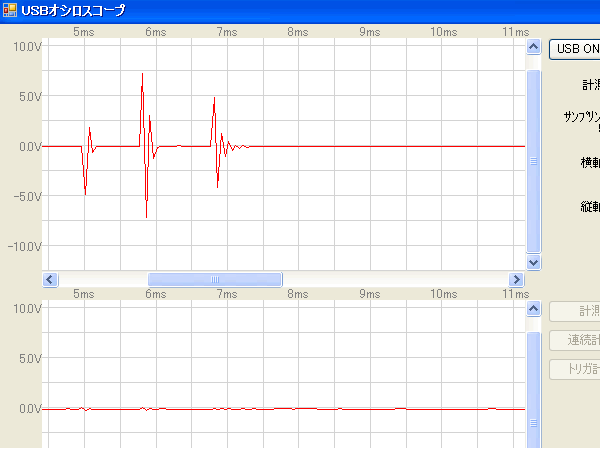

まずは、ＩＧコイル一次波形のチェック。
ＣＤＩは火花持続時間が短いので、測りにくいんですが・・・
ほぼ１ミリ秒ごとに３発のマルチスパーク。
できてはいるんですけど、電圧がしょぼっ(>_<)
ピークでも７．５Ｖしかねぇし(ーー;)
ここはキック時でも２００Ｖは無いと困るんですよね（汗
あきらかになんかおかしいです(^_^;)
基本に戻って回路チェックしてるうちに・・・

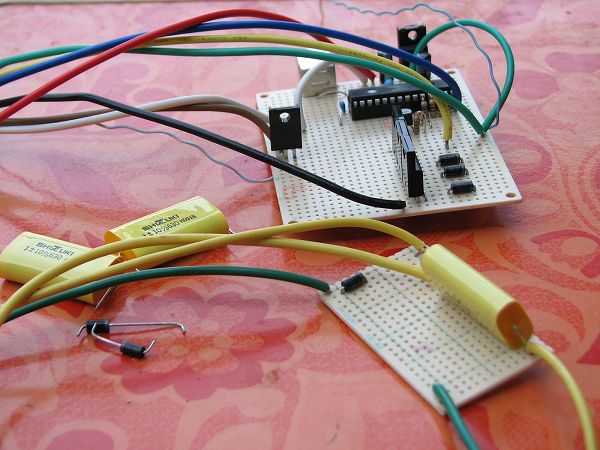

点火回路のほとんどを取っ払ってしまいました（笑
手前の基板はフツーのＣＤＩの点火部分のみです。
ここまで基本に戻っても、電圧は相変わらず１０Ｖ程度。
とくれば、配線を勘違いしてるのか？！

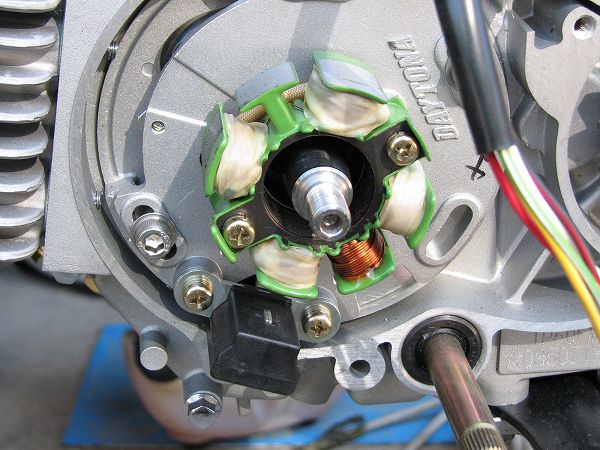

ジェネレーターチェック！
え？！ え～～～～～？！
発電コイル１個に、エキサイタコイル４個？！
と思わせといて、発電コイル３個、エキサイタコイル２個でした（笑
なんでこんな紛らわしく白テープ巻いてあるんでしょ(^_^;)

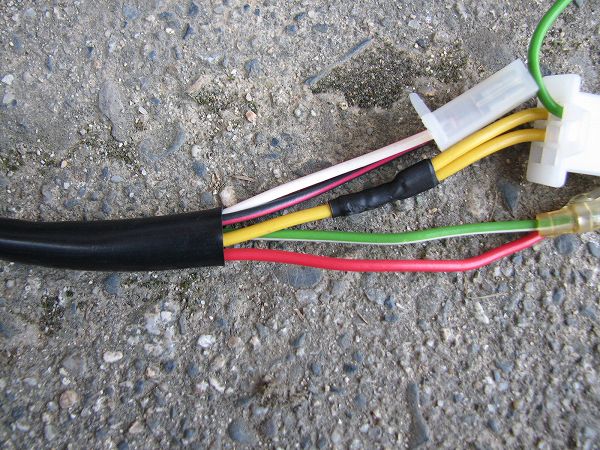

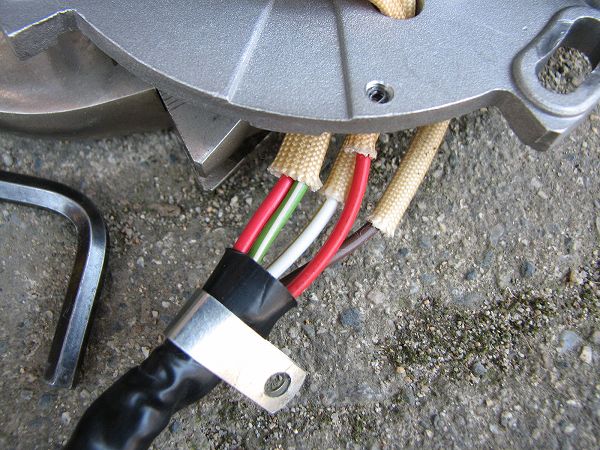

んで、ジェネからの配線が・・・
赤、緑白、白、赤、茶。
出てきた線が・・・
白赤、黒赤、黄、緑白、赤・・・
って、なんで違うんだよ(〃 ・・)ノ

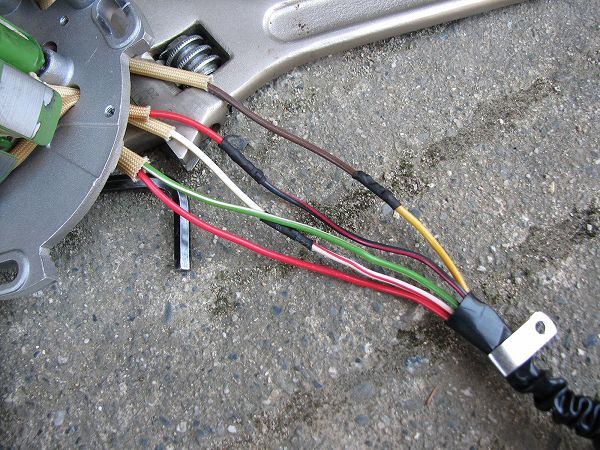

ということは・・・
こういうことですゎね。
途中で３本つなぎ替えてありました(^_^;)
なんででしょ？？？
でもまぁ、配線は間違えてなかった模様です。
配線も間違えてない・・・
んじゃやっぱり回路？！
こんな簡単な回路のなにを間違えてるんでしょう？？？

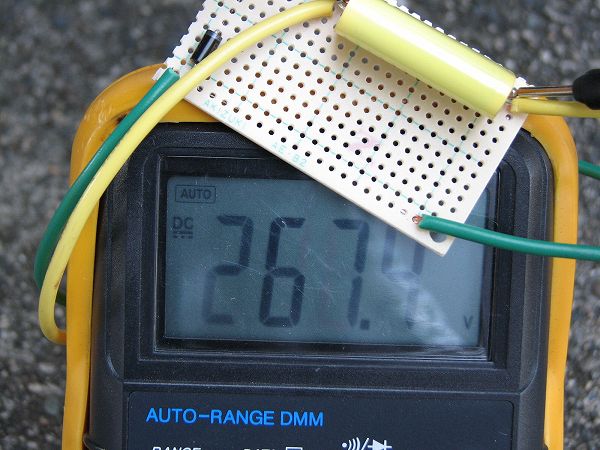

しかたないので、ＪＡＺＺをひっぱりだしてきて切り分けです。
ＪＡＺＺでも電圧あがらなければ、あきらかに回路が悪いわけですが・・・
２６７．４Ｖ。
あれ？！ 電圧高いですね(^_^;)
てことは、回路は正常。

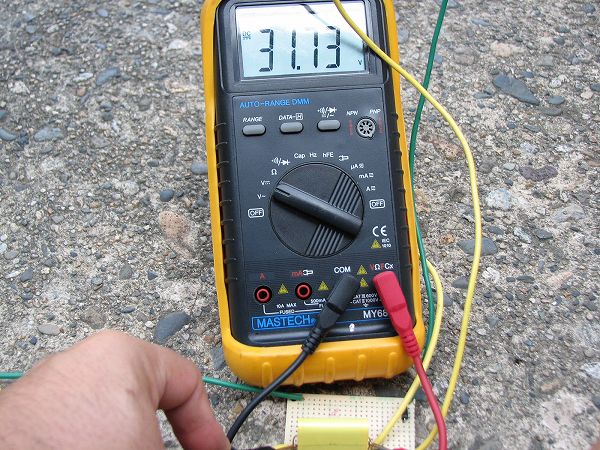

念のため同じ回路でもう一回ボルちゃんの電圧は・・・
３１．１３Ｖ。
テスター計測なのでオシロで測ったときより高いですが、やっぱ低いっすね。
ということは回路はやっぱり正常・・・
配線も間違えてない・・・
もう自分を疑うところは無くなっちゃいました（笑
こういうのは十中八九 自分に原因があるんですけどね(^_^;)
１～２割の確立のほうになっちゃいました。
でも疑うったって、エキサイタコイルしか無いわけで、そんなとこ壊れるかぁ？！
コイルなんて線がグルグル巻いてあるだけなんで、壊れるったら断線くらいしかないんだけど(ーー;)
一応電圧低くても出てるから、断線はしてない。
一応、抵抗値測ってみるか。

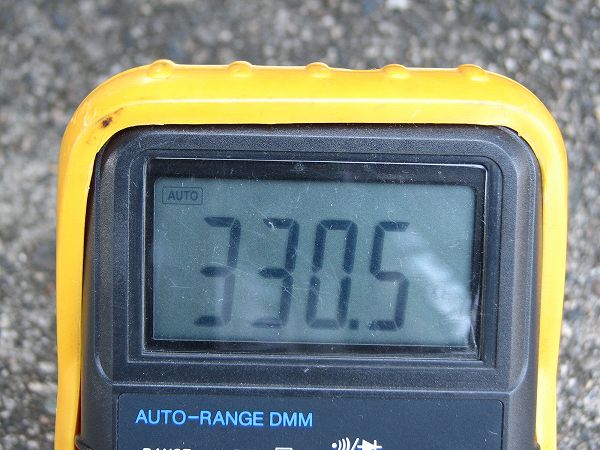

まずはＪＡＺＺ。
３３０．５オーム。
規定値はわかんないけど、こんなもんでしょうね。

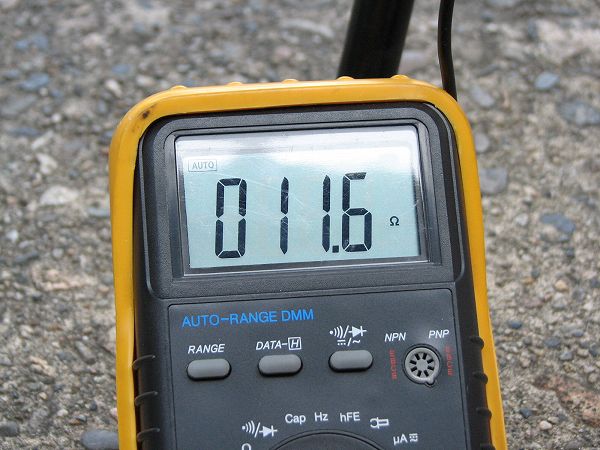

んじゃボルちゃんは・・・
１１．６オーム・・・
えっ、え～～～～～～ 低っ(>_<)
って、壊れてんじゃん┗(;´Д‘)┛
これじゃ電圧でないわけだ。
え～っと～、解説しますと・・・
コイルって線がグルグル巻いてあるだけなので、延ばせば長～いただの線です。
線には少しは抵抗があるわけで、長くなれば抵抗も上がるわけですよね。
んで、ＪＡＺＺのエキサイタコイルの抵抗が３３０．５オームで、ボルちゃんが１１．６オーム。
てことはボルちゃんのエキサイタコイルの線が短っ(>_<) ってことなんですが・・・
作るときに巻き忘れたの？
なんてことはあるわけないです（笑
線がグルグル巻いてあるので、線同士がショートしてるんです。
そーすっと、電気が本来の道をとおらず、近道しやがるわけで抵抗値が減るわけですね。
線が短いのと同じことになるので、巻き数が減る→電圧上がらない ってことになってる模様です。
そういえば、最初は２８０Ｖ出ていたので、おれが壊したってことになるわけですが
これまでキックしかしてません。
それでコイルがショートするかフツー(￣へ ￣ 凸
３０年もののバイクばっかいじってますけど、コイルがショートしてんのなんて見たことないです。
新品なのにキックだけでショートするって、これが中華クオリティっちゅうヤツですか（笑
あ、でもデイトナって書いてあるから国産？！ かな。
ん～・・・
ま、とにかく火が飛ばない原因はジェネレーターのショートでした。
ということで、Ｓ藤さん、お体の具合が悪いのに申し訳ないですが
新しいジェネを送ってください(^^ゞ
っていうか、このジェネ、発電コイルが３個しかないから
どっちみち発電量足りないです。
いっそ発電コイルのみのジェネにして、フルトラにしちゃいます？！
せっかく作ったマルチスパークＳＰ－ＴＤＣの回路を、バラバラにしてしまいました（笑
