毎度お騒がせのSP-TDCです（笑
今日は、フルトラバージョンのほうの実機テストです。
一応、これも仕事ってことでみんなでやってきました。
(゛ ｀-´)/ コラッ!! あきちゃん！ 画像撮ってんのにジャマ！！！

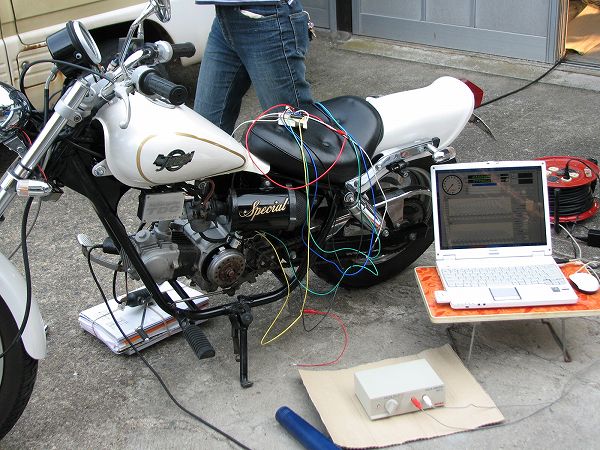

テストマシンは我が家のJAZZです♪
このSP-TDCを搭載するのは中華エンジンなんですが、今回から秘密兵器のおかげで
国産エンジンでも中華エンジンでも関係なくなりました(^o^)／

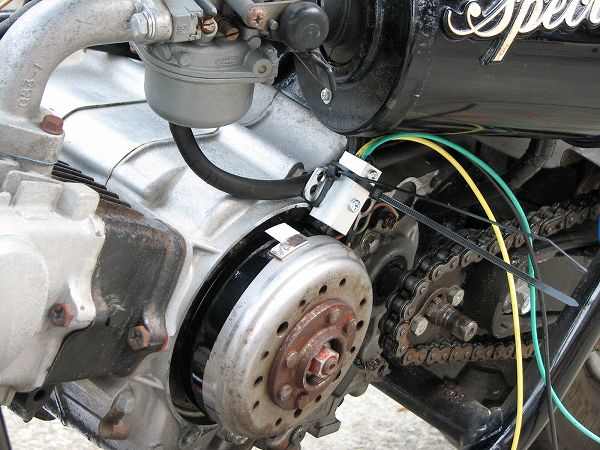

これが秘密兵器♪
黄色と緑と黒の配線がついてるのが秘密兵器♪
赤外線ピックアップセンサーです(^^)
フライホイールに貼った白いテープを感知するんですよ。
ピックアップの突起は関係ありません（笑
テストなんで、センサーはタイラップ留め、白テープの位置は目分量という劣悪環境です(￣ー￣)ﾆﾔﾘｯ
もちろん、このセンサーはボルテックス号のECUにも採用予定です♪
結果は・・・
大成功です（*^_^*）
点火タイミングは抜群の安定度です♪
それに、磁気センサーじゃないので回転上昇にともなっての波形変化がありません。
なので勝手に波形進角もほとんどしないので、点火マップを作りやすくなりました(^^)
前回のマグナで確認したとおり始動時はCDIより圧倒的にプラグの火はでかいから
始動性も良いですね。
では、動画をどうぞ♪
どうです？！ なかなかいいでしょ(^^♪
ピックアップの白いテープを、大雑把に目分量で貼っても
点火タイミングはピタリと合わせられます。
これでSP-TDCもポン付けに一歩近づきました。
あとは、このセンサーの耐久性がどうかってことですね。
さぁ、残るはケースにおさめれば完成ですね(^^)
