さて今度は、ＳＰ－ＴＤＣのストックネタです。
盆前は、怒涛の出荷ラッシュだったんですが、その中の変りダネをおひとつ(^^)
ご注文は、Ｚ１０００にＫＲ－１のタコメーターを付けたいんだけど
動かないので、信号変換器みたいなものは作れないでしょうか ということでした。
Ｚ１０００はフルトラですし、ＫＲ－１はＣＤＩですから、そのままではタコメーターは動きませんね。
パルス数もＺ１０００は１パルス/回転で、ＫＲ－１は２パルス/回転なので、これもどうにもです。
タコメーター信号は、色んなバイク用にＳＰ－ＴＤＣのオプションで制作してるんで
作ることは簡単なんですが、単体の変換器となると基板もケースも新設計となります。
そこがちょっと難しいですね。
おれが調子悪いのもあって、かなりお待たせしてしまいました(^^ゞ
んで、こんなのを作ってみましたよ♪

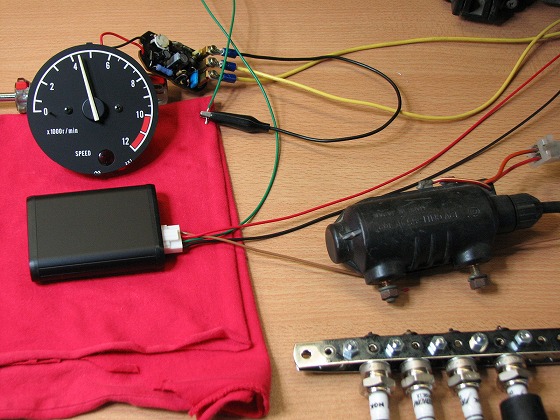

テストで使ったメーターはＴＺＲ２５０のもので、ＫＲ－１と同じくＣＤＩの２パルス/回転のメーターです。
右にあるのがフルトラのイグニッションコイルで、ここから信号をとってるのに
ＴＺＲ２５０のメーターが動くというタコメーター信号コンバーターです。
見た感じ、ＳＰ－ＴＤＣと同種類のケースなんですが、
コンバーターが目立ってはよろしくないので、出来るだけ小さくしてみました。
対ノイズ性も考えてアルミケースです。

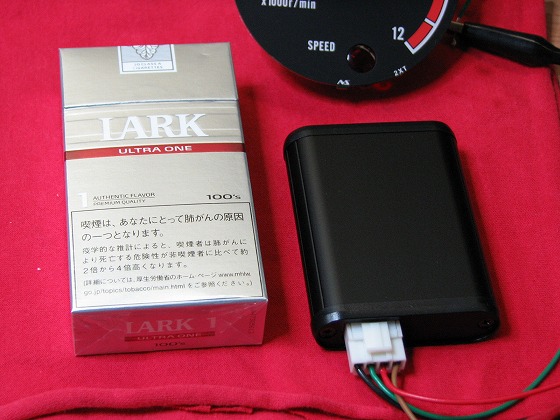

大きさはタバコよりちょっと小さいくらいです。
厚さも１８ミリで、ちっちゃいですよ。

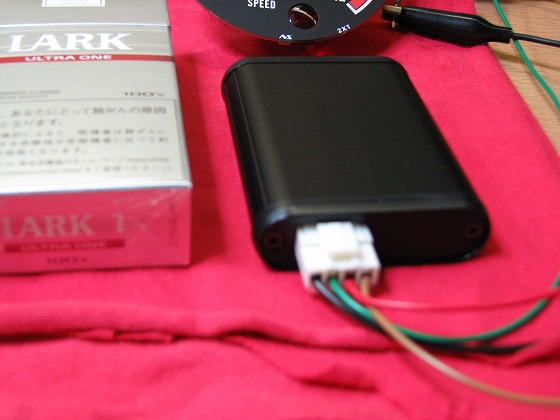

ありゃ、変なとこにピントが合っちゃった(>_<)
配線は、１２Ｖ電源、アース、信号入力、信号出力の４本です。
作ってみて思いましたが、これ、なかなか面白いですよね(^^)
という、ちょっといつもと違うお仕事でした♪
