コンピュータユニット　実車で調整　１

さぁ！今日はバイクです(^^)

前回は、ピックアップ信号（エンジンの信号）が小さすぎて点火にいたりませんでした(^^ゞ
今日はそこんとこをやってみました。

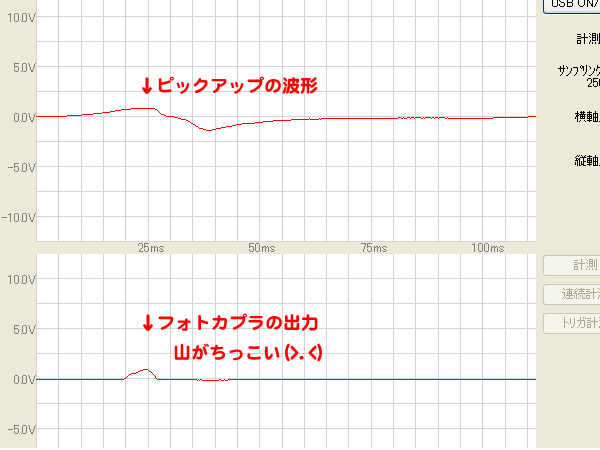

まず、どんだけ小さいのかオシロでチェック！
セルを廻してるときの波形です。

下のグラフ、フォトカプラの出力がＰＩＣで読む波形なんですけど　ちっちゃ！
豆くらいしかありませんね（笑
これじゃＰＩＣが読めないわけです。

んで、この波形を増幅してでっかくするわけですけど～
どうすんだかわかりません（爆

でも、今回はあつしさんと２９ＬさんにＨＰをご紹介頂き勉強する手間がはぶけました(^^)
お二方、ありがとうございましたm(__)m

トランジスタで普通に増幅するくらいはわかるんですけど、それをこの回路に
どうやって組み込めばいいのかなんですよね。
おふたりに教えてもらったＨＰを見て、あ～やって　こ～やればいいのかな？！

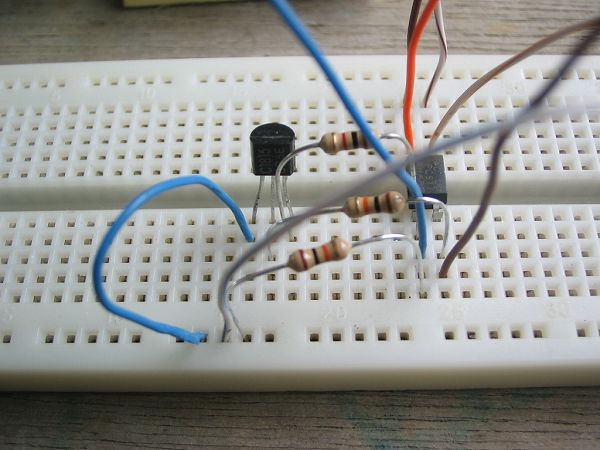

これが　あ～やって　こ～やった　テスト回路です（笑

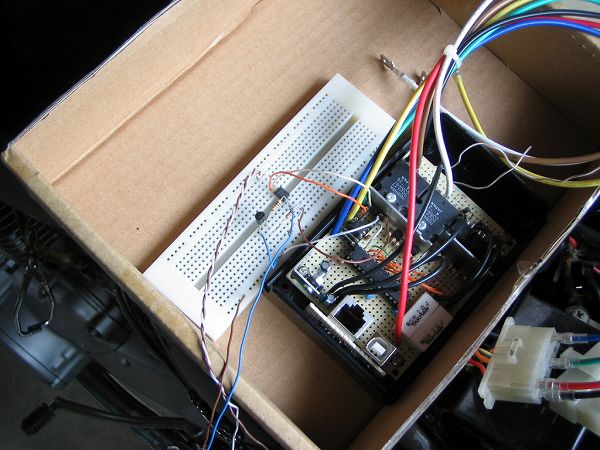

いきなりハンダ付けして　失敗したら困るのでブレッドボードでテストです。
白いまな板みたいのがブレッドボードですよ。

これでどうだ？！

お～♪　できた(*^_^*)

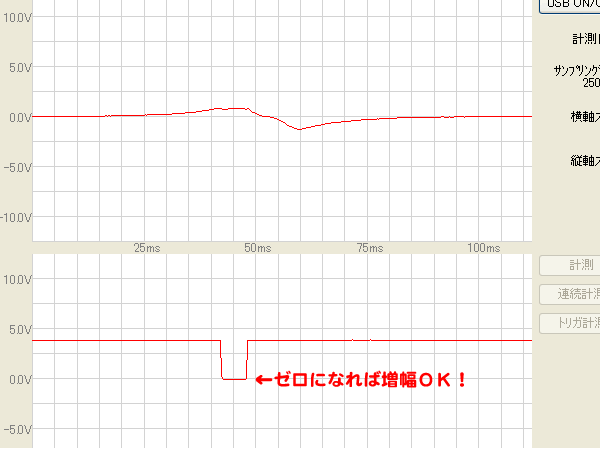

測った場所の関係でプラス、マイナスが逆になっちゃってますけど
今度はちゃんと四角いグラフになりました♪
ゼロボルトまでちゃんと落ちてきてるので、これでＰＩＣも読めるわけです。

テスト成功なので、本番のハンダ付けなんだけど～
この回路、入れるとこあんのかな？

こんだけの部品を・・・

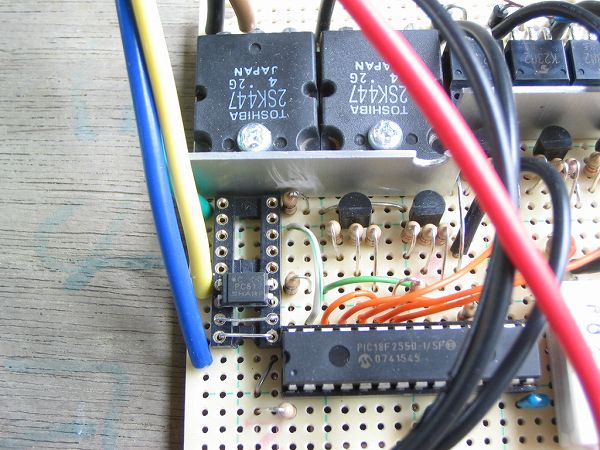

↓このあいてるとこに入れるわけですけど～

入るのかな？

でも入れなきゃ全部作り直しだし(ーー;）

ん～∞＠☆％※□△●◆※★☆

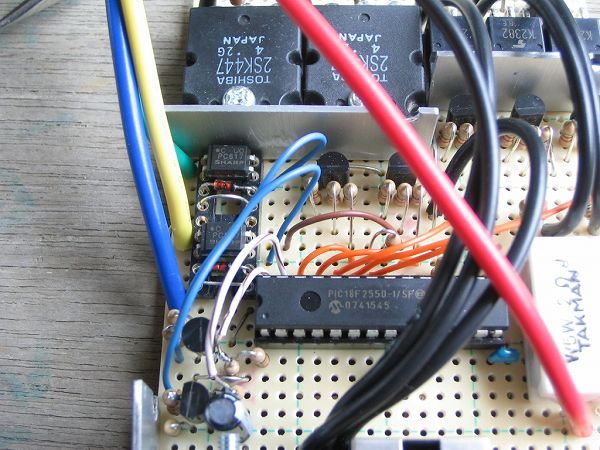

入った(^^）

さて、動くかな？

キュルルルルル・・・・

動かん(￣▽￣）

あ！　回路増やしたとこで左右が逆になっちゃった（汗
いいや、配線入れ替えようっと♪

キュルルルルル・・・・
ブブッブッブッブッ　ドドドド～

う、動いた・・・　けど(^_^;）
すっげぇ掛かりにくいし、アイドリング不安定。
でも高回転は元気♪

まぁ、最初からうまくいくわけないです（笑

タイミングライトで見てみたら、点火時期が超早っ！
思ってたより３０度くらい早いです。
それから回転数で波形の変動がでかくて、点火時期が結構動いちゃってます。

ピックアップのプラス側の波形を使ったんだけど、これじゃちょっと早すぎるみたいですね。
回転上げると遅角側に動いちゃうし。

マイナス側の波形を使えばなんとかなるかな？！

ん～　プログラムだけじゃ無理だなぁ。
また回路変更ですね(^_^;）

でもマイナス波形に変えるだけならなんとかなるかな（笑
