6月はイヤだ (┐・・┌)ゲッソリ…

毎年のことだけど、休みのたびに地域の人足・・・
家にいれば あれやってくれ、これやってくれと用事・・・
仕事にいったってあきちゃんが・・・  それはやめとこう(^_^;)

だいたい おれん家は、まったりするなんてことが出来ない家で。
ボサっとしていようもんなら、ヒマなんだったらあれやってって。

おれだけそんなんおかしいだろっ(○`ε´○)プンプン!!

ってことで、メンタル的にやばくなってきましたので
この土日は、おれに一切 用事いうなっ! と家族全員に言いまして凸( ̄ヘ ̄)

そんでも空気の読めないじいさんだけは
「おい、田んぼの草刈やれ」

や ・ り ・ ま ・ せ ・ んっ o( ̄ ^  ̄ o) プィッ!


かなりの強行手段にうって出て獲得した完全フリー土日です(笑

さて、何すっかなぁ~♪

ボ~ っとしていたいけど、 ボ~っとしてると
それでも何かヤレ光線がどこからともなく出てくるんで (T▽T)アハハ!

まったり エリミでもいじることにしました♪
こちらの方言では 「ちょしこもっこ」っと言います(^^)b

どこまで仕上げるとか、何時までやるとか、一切無しで
いじったり、眺めたり、まったりするぞぉ(=´▽`=)


最初は、エンジン吹けなくなる現象でもみてみましょう。
SP-TDCつけるから、別にいいんだけど
イグナイター以外の原因だと困るし、
何が原因かはっきり見てみたかったんですよね。

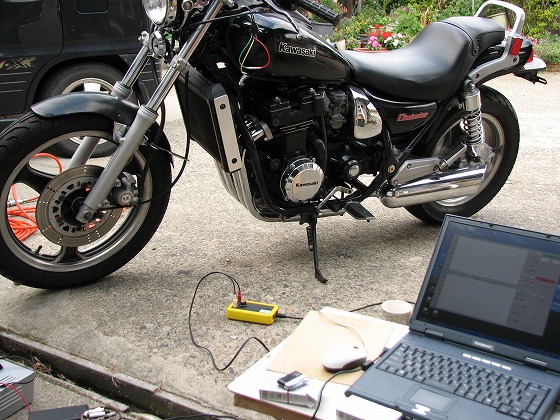

オシロでチェック♪


IGコイルの一次側波形とりながらチェックしてみましたよ。

ウォォーーン ウォォーーン ブブブブブ

出ました♪ 5000rpmくらいでリミッターみたいに吹けなくなります。
波形は・・・   やっぱ点火が間引きされてるみたい。

ピックアップ波形の問題か、イグナイターか、ですね。

今度は、ピックアップ波形とIGコイルの一次側波形を同時にチェック。

・・・ あれ? 現象出なくなっちゃった(^^ゞ
てことなので、波形も取れずじまいでした。

現象出ないってことは、調子良いってことなので
ちょっと乗ってみました♪

エンジン載せ替えたし、腰上もオーバーホールしたんで
どんなもんかなぁ~♪

と、思ったけど・・・
やっぱXS250と大して変わんねぇ~なぁ~
と思う、違いのわからないおれです(笑

出なきゃ出ないでいいから、あとは~ っと。
そうだ、ラジエターファンのチェックしてなかったんだ♪

でも、配線図がないから良くわかんないなぁ。
まっ、配線見りゃわかんだろ(^。^)y-.。o○

配線をず~っと追いかけてって、怪しいところにたどり着きました。

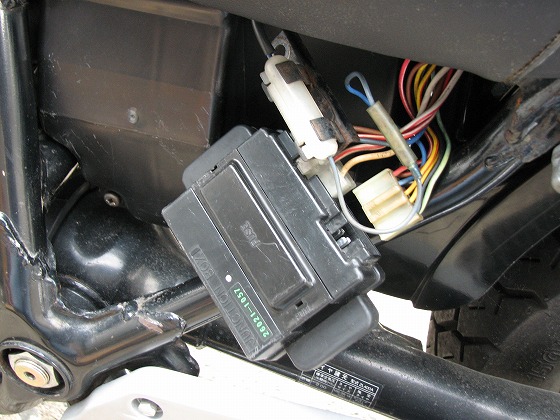

ジャンクボックス、じゃない、ジャンクションボックス(笑
ヒューズボックスなんですけどね、JUNCTION BOXって書いてあるんです。

ここでどうつながってんのか わかりません。

なので、えいっ!

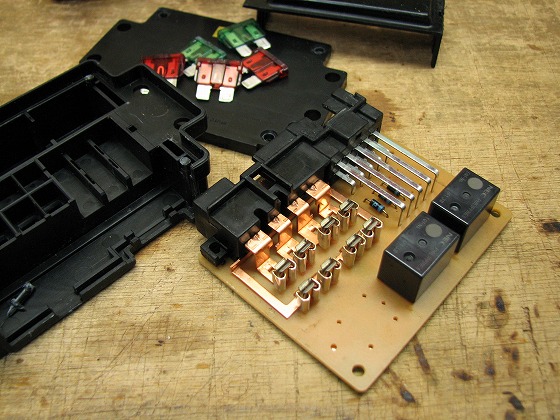

リレーが入ってますね。

基板パターンを追いかけてみたら、

水温が上がると、
ファンスイッチがONになり車体アースになる
リレーがON
ファンに電源供給

ってことみたいです。
なら、ファンスイッチの配線を直接車体アースすれば・・・
OK♪ ファンが動きました♪

でもこれ、電源がバッ直になっててキーOFFでも水温が高ければ
ファンが廻るようになってます。
それに、リレーを使う意味がないような気がする(^_^;)

こりゃ作り直したほうが良いみたいだなぁ(笑

ファンスイッチは確認できないけど・・・ まぁいいや♪
配線アースすれば動くわけだし(^^)b


あとは~・・・  そうそう、水温警告灯が点きっぱなしだったんだ。

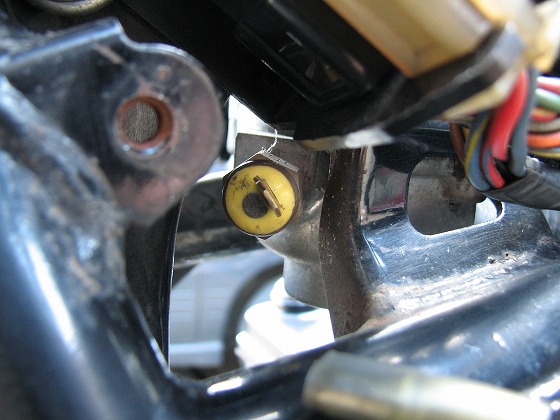

これは水温センサーでしょ?!

サーモスタットのとこにあるんだけど、
テスターで見る限り、これは正常っぽい。

どこだ? どこだ? と、追いかけるうち・・・
警告灯があるタコメーターまでたどり着いてしまった(>_<)



ん~ (;一一) ジロー

やっちゃうか♪

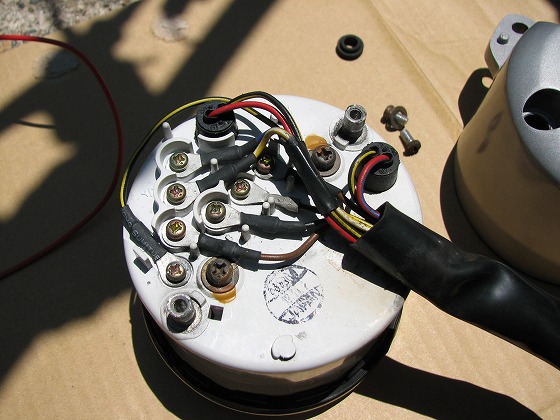

タコメーター、開けちゃいました(笑

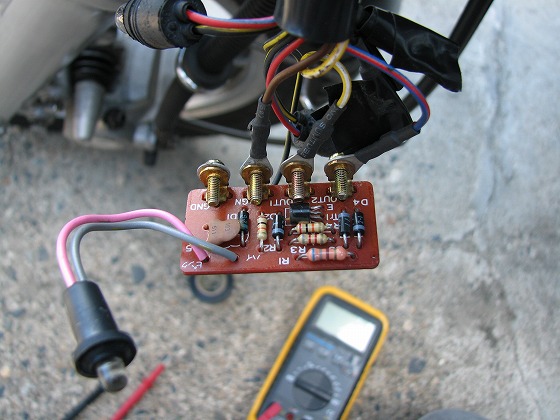

で、これが水温警告灯の基板。
LEDたった一個なのに、なんで基板まであるんだ?!(^_^;)

てことは、トランジスタでも壊れてんだろ  と、基板パターンを解析。
ん? 壊れてない。

っていうか、水温センサーが車体アースになったら警告等が消えるようになってる。
それに、なぜかオイル警告灯にもなってる。
他にちゃんとオイル警告灯あるのに、なんで?

なぜか水温センサーの動きと、警告灯基板の動きが逆になってますよ?!
おれ間違ってる?!

あ! そういえば、サーモスタットと一緒に水温センサーも替えたっけ。
んじゃ、もとの水温センサーは・・・
ありゃ! 逆ですね(笑

なんでそんなことがあんの?

ネットでカワサキの部品検索みてみたら・・・
なんとエリミネーターの最終モデルだけ水温センサーの品番が違う orz
最終モデルはメーターも違う orz

てことは、最終モデルのサーモスタット&水温センサーを買ってしまった(笑

じゃ、水温センサーだけ元に戻せばいいんだ(^^)b

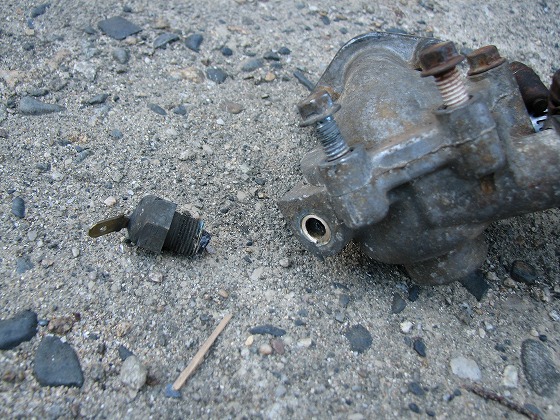

ポキッ!

折れました (ノ∇≦、)ノ彡☆ キャハハ!!バンバンッ!!

ん~~~ そんじゃ基板を改造しようか?!
めんどくせぇなぁ~

ん~

あ~なって こ~なってんだから~・・・

これで いっか♪

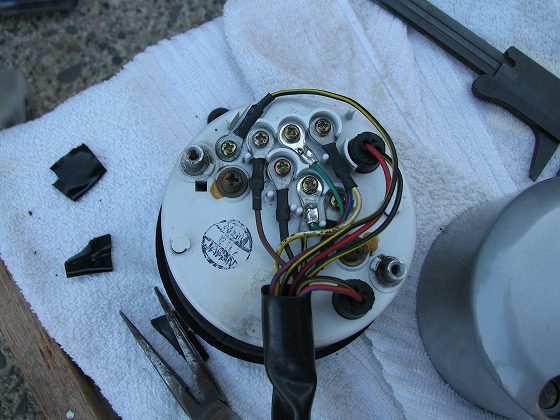

配線を一箇所ジャンプして、つなぎ変えました♪

これで ォッヶォッヶ♪(* ̄∇ ̄)/

しっかし、エリミの電装はヘンテコリンですね。
改造して変になったんじゃなくて、最初からこうなってるみたいです。
ぜ~んぶ作り直したくなってきます(笑

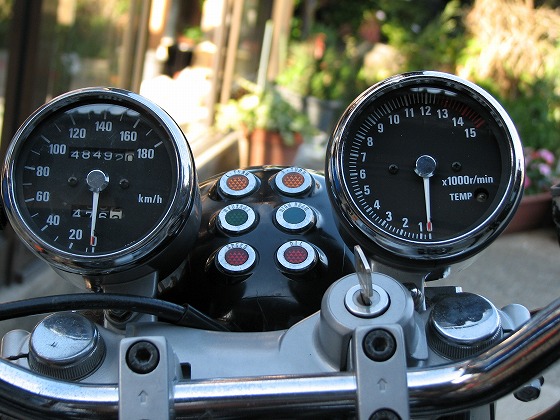

タコメーター開けたついでに、ガラスが汚かったから磨きました♪

そしたら・・・

タコメーターだけきれいになりました _( ̄▽ ̄)ノ彡☆ばんばん!

スピードメーターがやけに きったなく見えます(笑

画像じゃあんまりわかんないから、いっか♪

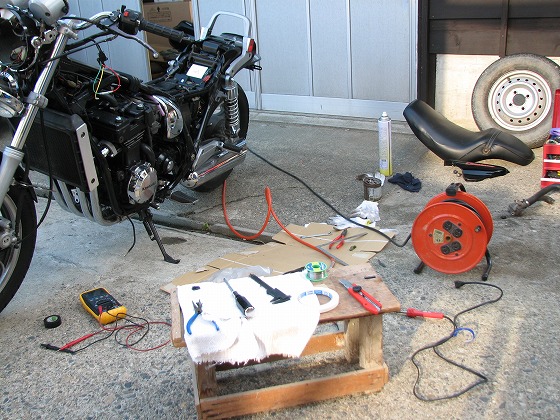

こんな感じで、まったり二日間すごしました(o^∇^o)ノ

さっ、お片付けして終わりましょうか。

終わってみれば、エリミいじりもほとんどが電気系統でした(^^ゞ

では (=⌒ー⌒=)ノ
