さてさて、作ったウィンカーを取り付けましょう(^o^)/
うちのJAZZは、ウィンカーリレーはもともとICリレーにしてあるんで
電球をLEDに変えるだけです。
ウィンカーの中の電球とソケットをはぎとって、
替わりにLED基板を仕込みます。

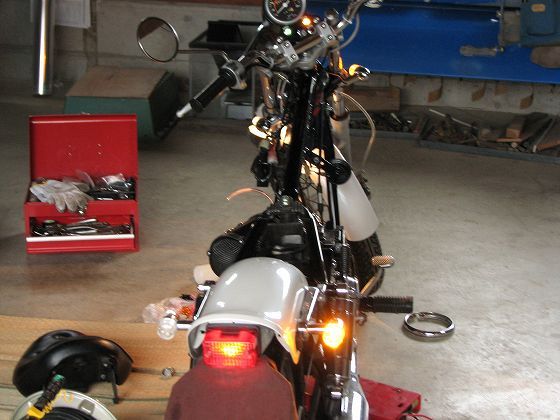

さぁ♪ ウィンカー点灯♪♪♪

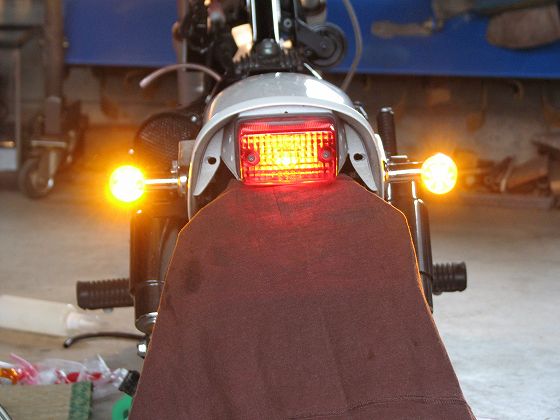

右にしても、左にしても全点滅ε~( ̄、 ̄;)ゞ
意図せず、ハザードを作ってしまったようです(笑
おまけにメーター内のインジケーターランプはつきません(^▽^;)
あれ~ なんでだ???

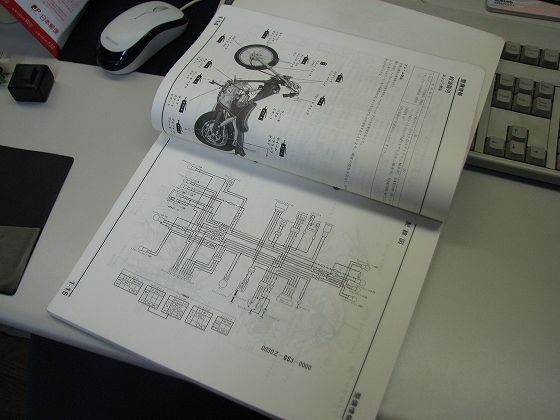

配線図とにらめっこ ( ・ _ ・ )ジー
これが・・・ こことつながって・・・
あれが・・・ こうだから・・・
わかった! (= ̄▽ ̄=)V
どうもインジケーターランプが問題のようです。
前の記事のコメントで、あつしさんが「ウインカーリレーやインジケーターは?」といってまして、
リレーはICリレーだから大丈夫(^^)b
でも、インジケーターって??? なにが関係あんの???
って思ってまして(^^ゞ
こういうことだったんですね(^_^;)
まっ、でもなんとかしましょう♪

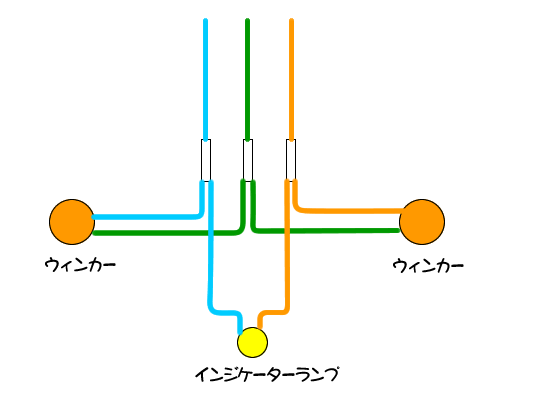

配線図によるとウィンカーとインジケーターランプはこんな関係になってるみたいです。
インジケーターランプは、両方のウィンカーのプラスにつながってんですね。
初めて知りました(笑
そ~すっと、右をつけるとあっちからこっちに電気が来て・・・
左だとこっちからあっちにいくわけだ・・・中略(笑
てことで、電球をLEDにすると あら不思議! ハザードになっちゃうわけですね( ̄∇ ̄;)ハッハッハ
そんならこれでいいべ♪

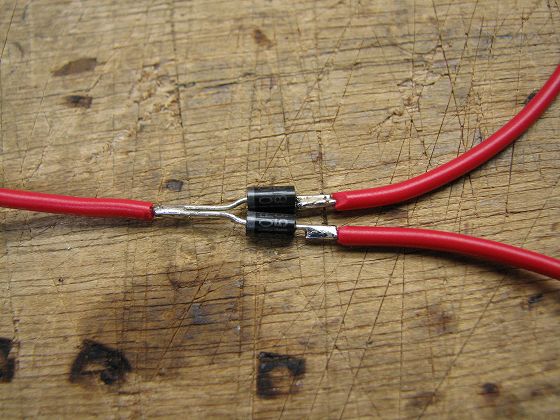

ダイオードを2個くっつけました。
そんで、

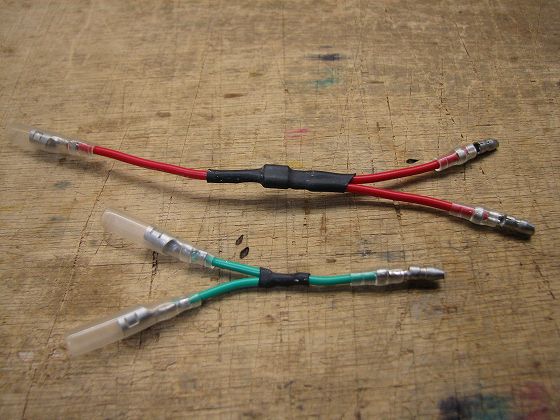

LEDウィンカー インジケーター対策キットです┌(* ̄0 ̄)┐ ワーッハッハッハッ・・・・
赤い線はダイオードを2個仕込んでまして、
画像の右から左にしか電気が流れないようになってます(^^)
緑の線は、ただのフタマタです。
そんで、これをヘッドライト内の配線に仕込みました。
こんな感じで♪

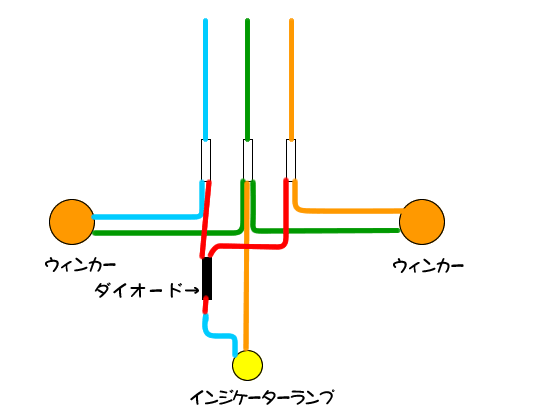

左右のウィンカーのプラスから、ダイオードを通してインジケーター水色へ。
インジケーター橙色は、緑線のアースにフタマタで接続です。
そうすると・・・
ハザード機能はなくなって、ウィンカーとなりました(笑

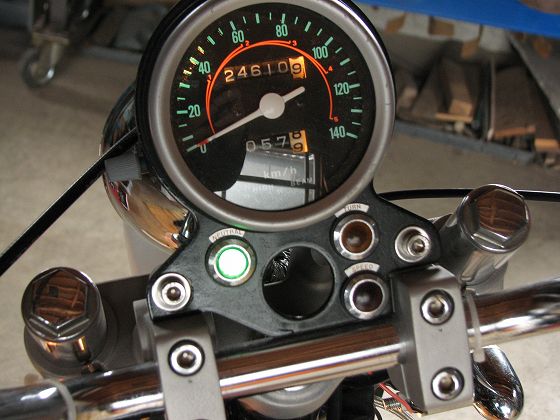

左右どっちつけても、ちゃんとインジケーターランプも光りました(^^)
ウィンカーをLED化しようとすると、こんなこともあるんですね。
あとでネットで調べたら、これ、ほぼ常識みたいでした(笑
そんなことも知らずにウィンカーLED化してましたが(^^ゞ
でも出来たからいいや(´・ω・`) (笑
