ビッグマッハのSP-TDCが出来るまで♪

0
今回のSP-TDCは、KAWASAKI 750SS H2 です(^^)b

こちらのお客さんは、以前にUSBオシロをご購入頂いてまして、
SP-TDCを注文しようと思ったら、V140に変わってた( ̄◇ ̄;)エッ というお客さんです。

エンジンを制作中で、ようやく動くようになったのでSP-TDCをご注文頂いたとのことです♪

マッハは以前に えっちゃんマッハをやったことがあるんですが、
えっちゃんマッハは500SSでポイント式でした。

今回の750SS H2 は3ピックアップのようです。
お~ w(( ̄ ̄0 ̄ ̄))wワオッ!!  ド迫力なエンジンですね♪

ピックアップ部が違うので、今回もカスタム制作になりました。
見たことはないですが、マッハはこの他にもデスビが付いたタイプもあるようで
なかなか対応車種にすることができません(^^ゞ

カスタム制作だと、お客さんに調べて頂くことが多いんですが、
こちらのお客さんは、ヒジョーに素直に作業をやって頂いたので、とってもスムーズでした(^^)
いたってこちらが納期を遅らせております(ーー゛)

ということで、カスタム制作の場合の参考になればと思いまして、制作までの過程をご紹介します♪

カスタム制作で一番重要なのは、ピックアップ部をどうするかの検討です。
今回のオーダーでは、ピックアップコイルに替えがないので、できれば現代のものを使いたいとのことでした。

もともと3ピックアップなので、ゼファー等のピックアップコイル1個に変更して、
7突起ローターを制作すればいけるかなってことで、設計のために現物を送っていただきました。

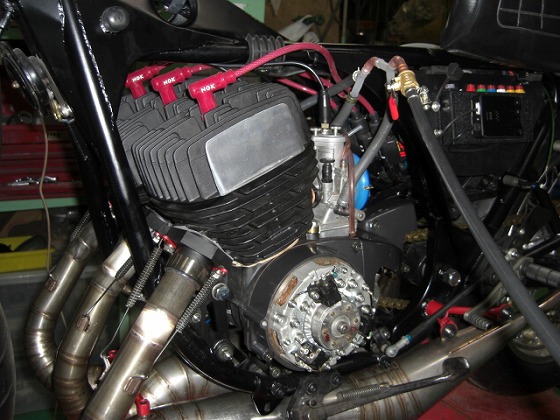

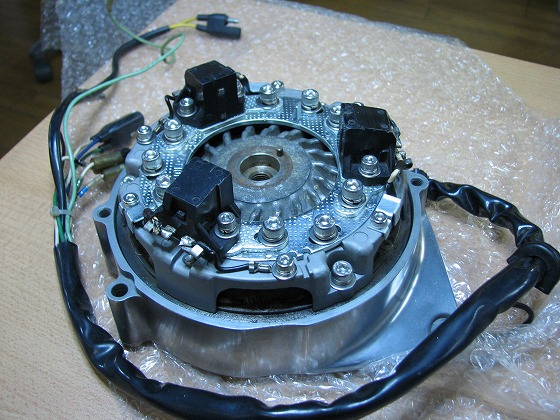

とても42年前のバイクとは思えないピックアップ廻りですねw(( ̄ ̄0 ̄ ̄))wワオッ!!
今のバイクと何ら変わらない感じです。

が・・・ ここで問題発生。

ピックアップコイルの下にあるのは、ジェネレーター(発電コイル)です。
これ、ポイント式の2stでは典型的なレイアウトなんですが・・・

このレイアウトは、ジェネレーターの影響をモロに受けてしまうので、ピックアップコイルを使うのは
難しいはず。

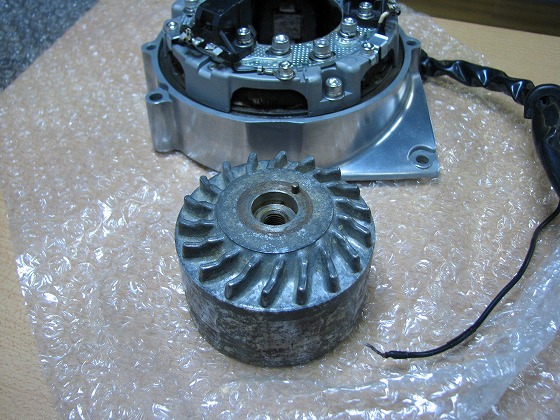

上の画像の中央に見えるフィンがついてるものが問題なんです。
これですね。
これは、発電のための磁石になってます。
この上にピックアップローターが載るので、発電波形がそのままピックアップコイルに載ってしまうのです。

こういう状態です。
それなのに、なんでノーマルはちゃんと動いているんでしょうか。

秘密は、ピックアップローターにありました。

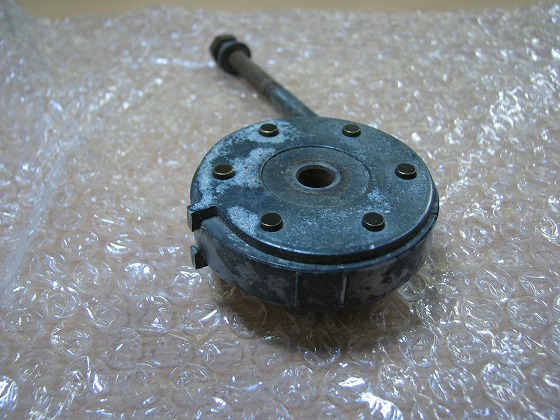

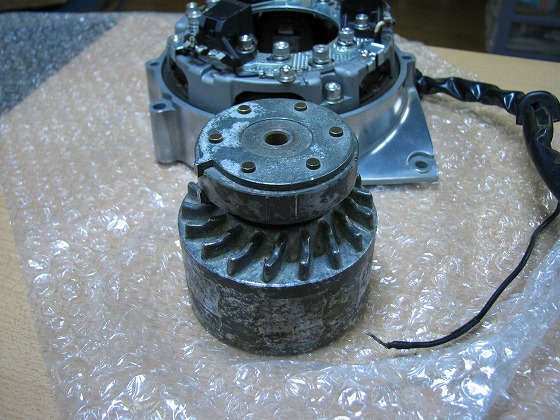

なんでこんなにゴツイのかと思ったら、ローターも永久磁石になっていました。

普通ローターはただの鉄板で、ピックアップコイル側が磁石になっています。
ローター側が磁石になってるってことは・・・  ピックアップコイルには磁石が入っていません!
磁石がないピックアップコイルは初めてみました。

ローター側を磁石にすることで、発電コイルの影響を抑えているんですね。
なるほど~♪

がしかし!
これと同様に磁石が入った7突起ローターを制作するには大枚がかかってしまいます orz
また、現代のピックアップコイルで磁石のないものはありません orz

ここは度胸一発、ノーマルのピックアップコイル&ローターを使用して
SP-TDCのプログラムをノーマル合わせすることを提案させてもらいました。
ノーマルでも正常に動くならということで、ご了解頂きました。

では、ノーマルのピックアップ波形がどうなっているのか、お客さんに計測して頂きました。
ここでUSBオシロの出番です(^^)b

1回目、キック時、アイドリング時、3000rpmくらい、5000rpmくらいの波形計測です。

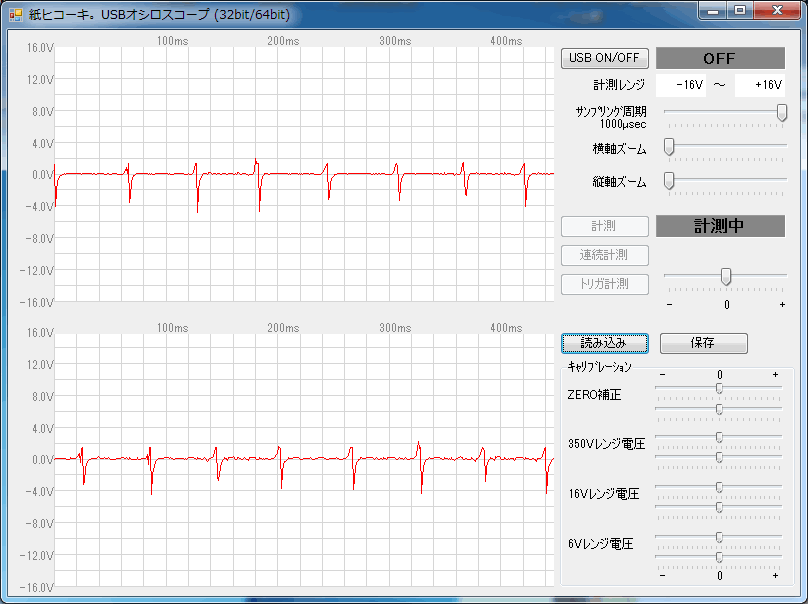

まずキック時。
お~~~♪
キックでこんなドンピシャな計測するのは結構難しいのに、素晴らしい波形ですね♪

始動時は波形が小さいので、V140からは始動時と動作時の検出電圧を変えました。
2段階定額みたいになってます。
これは電圧は十分に出ているようですね。
キック時は、発電コイルの影響も無いようです。
ただ、プラス側とマイナス側の電圧が違いますね。
これは、ノーマルCDIの回路の影響です。
プラス側だけ小さくなっているので、ノーマルCDIはプラス波形だけを使っているのがわかります。

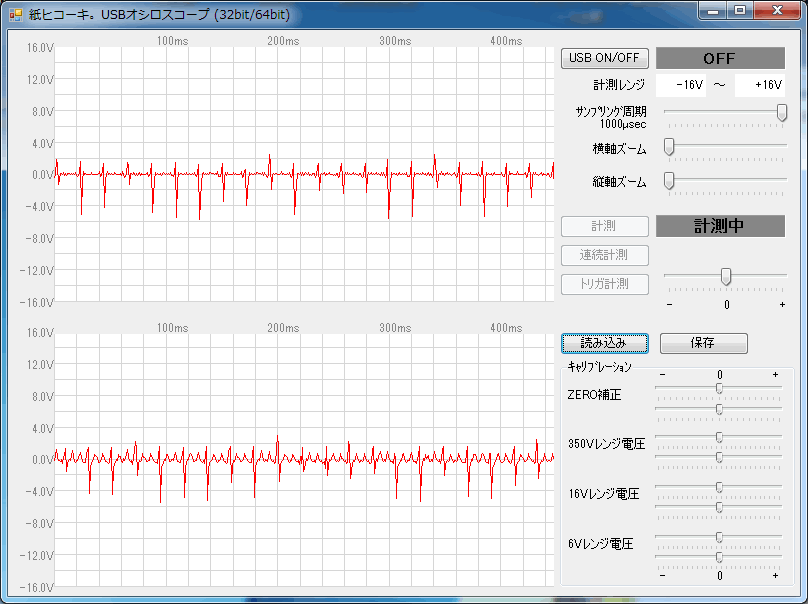

次にアイドリング。

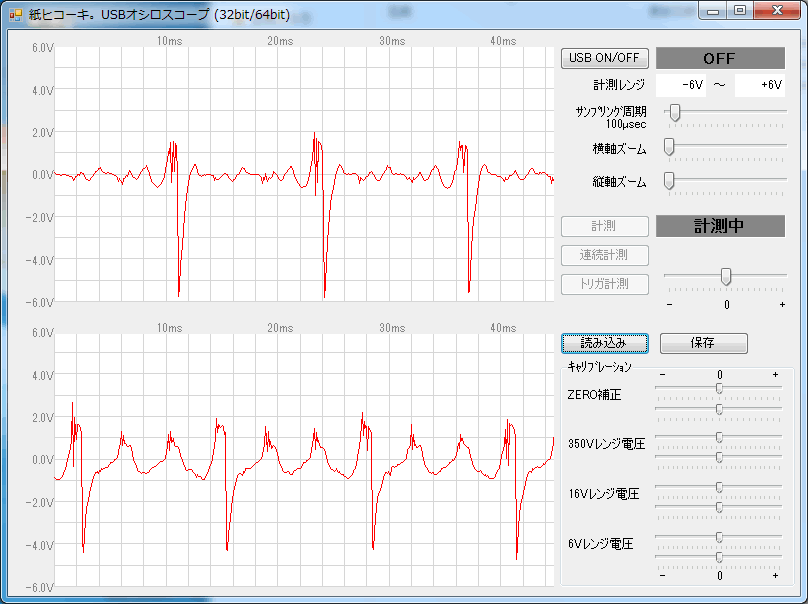

計測レンジが違うので小さく見えますが、キック時の1.5倍くらいの電圧です。
少し発電コイルの影響が出始めてるようですが、このレベルなら問題なさそうですね。

プラス側の波形の乱れがちょっと気になります。

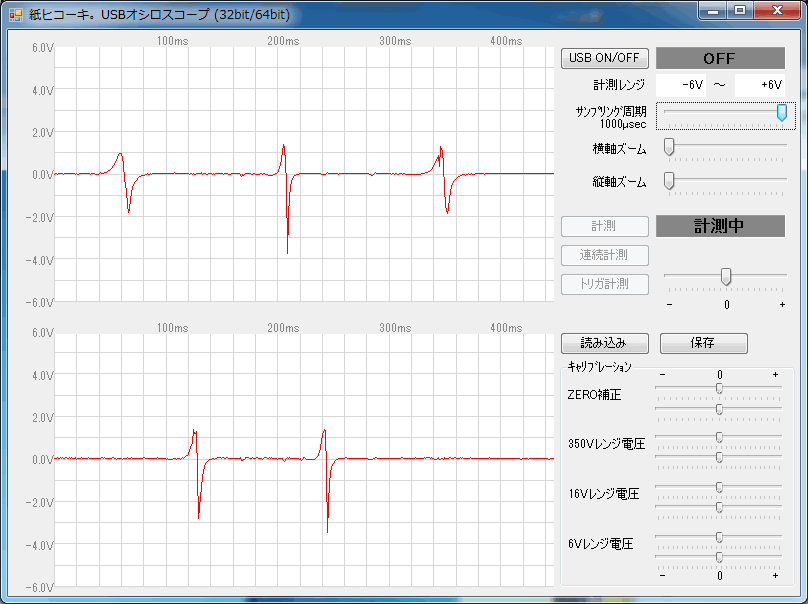

それから3000rpmと5000rpm。
ん~ 残念、 ちょっと細かすぎてよくわかりません。
ただ、発電コイルの波形がだいぶ大きく出てるのはわかります。

ということで、2回戦目の計測をお願いしました。
今度はサンプリング周期を短く100μsにして計測して頂きました。

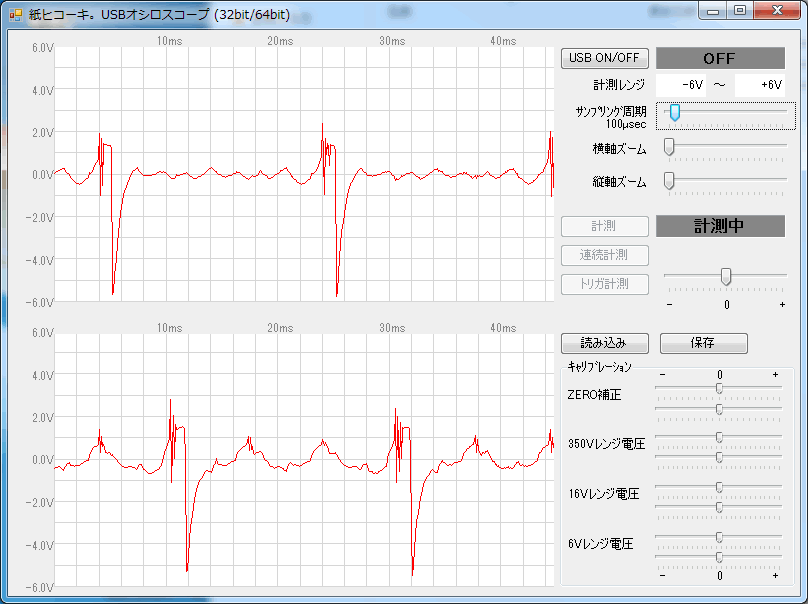

3000rpmです。
今度はよく見えます♪
プラス側は1.5Vくらいでカットされてますね。
サイリスタが直結されてるのかな?!
ということは、プラス側のノイズみたいな乱れはノーマルCDIによるものかな。
だとしたら問題はなさそうですね。

また、サイリスタが直結ということは、ノーマルではほぼ固定進角なはず。
42年前の2stですから、固定進角は典型的ですね。
ということは、SP-TDCの効果は絶大なはず( ̄∀ ̄*)イヒッ

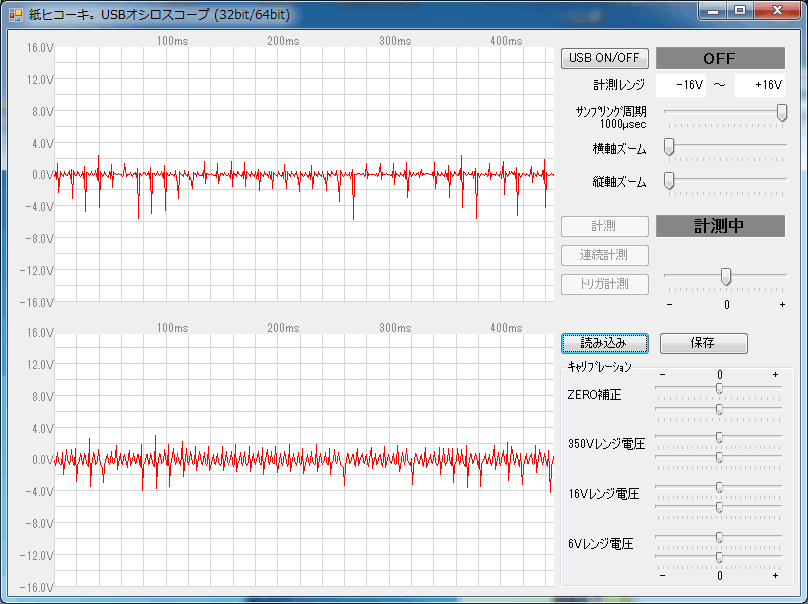

んで、5000rpm。

発電コイルの影響がだいぶやばい感じになってきました。
検出電圧は高めに設定したほうが良さそうです。

ここまでで、プラス側の波形が小さいし乱れているのはノーマルCDIの影響という仮説ですが、
最後にそれを確認します。

ということで、3回戦目の計測です。
ピックアップコイルの配線を外し、コイル単体の波形をとってもらいました。
ノーマルCDIは外すのでエンジンはかかりません。

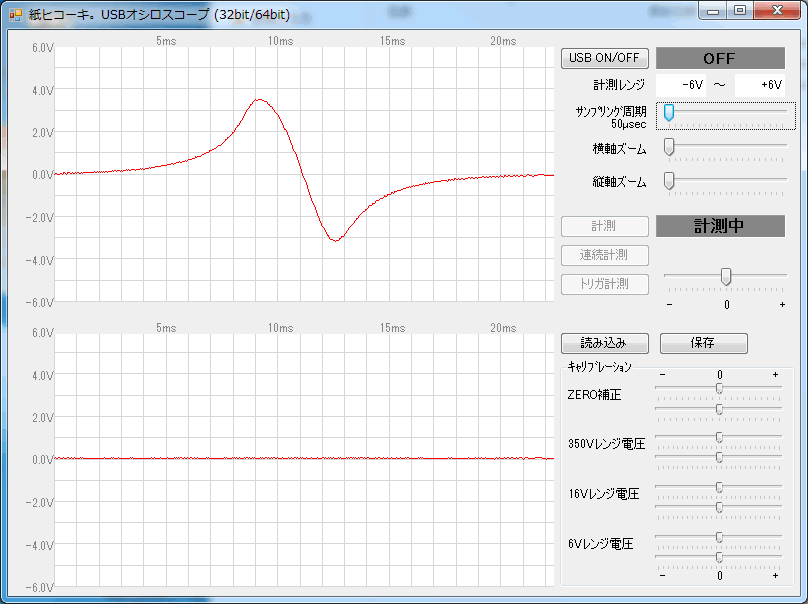

キック時の波形をお願いしました。
お見事!!!
なんと! サンプリング周期は最短の50μs!
これでど真ん中に波形をもってくるなんて、キック何十回したことか(笑

コイル単体の波形は、プラス側マイナス側がほぼ同じになっているので
これで今までの仮説は正しかったことがわかりました。

これでデータは揃ったので、回路&プログラムの制作です。
ピックアップコイルはノーマルを使いますが、使い方は全然違います。
左シリンダー用のコイルを回転の起点として使い、センターと右シリンダーは角度センサーとして使います。
点火順序はL→R→C(センター)ですね。

SP-TDCの回路は、ピックアップ入力回路を3ピックアップを入力できるように変更しました。

あと、プログラムでいつもと違うのはドエルタイムの計算です。
2st3気筒なので、ドエルタイムを最大で1/2回転とすると、2個のコイルに同時に通電する期間が
できてしまいます。
これまでの経験上、同時に2個のコイルに通電すると電圧低下を引き起こす場合が多いので、
同時に2個通電しないように最大で1/3回転としました。

高回転でドエルタイムが不足しますが、電圧が低下するより良いはずです。
これは高性能なイグニッションコイルほど顕著に出てきます。

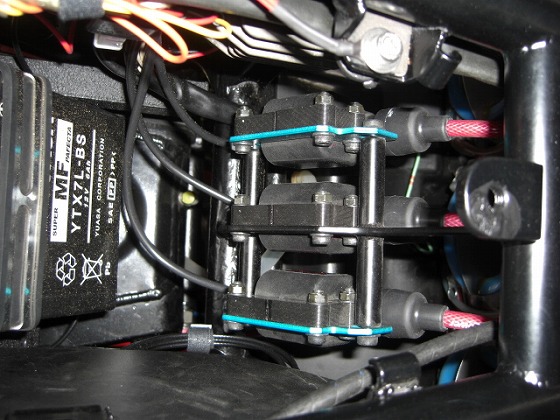

今回のH2も、これはウオタニ製かな。
これならもともとドエルタイムは短いので、最大ドエルタイム1/3回転のほうが良い結果が出るはずです。

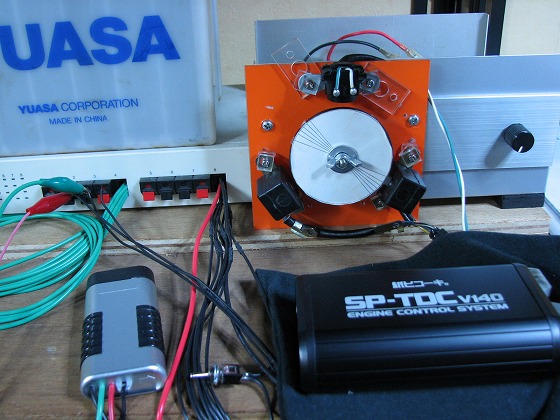

ということで、くるくる3号も3ピックアップでテストです♪
1発OK♪

・・・とは いかないもんです(笑

やっぱりピックアップ信号が変わると、色々と調整が必要でなかなか大変です(^^ゞ

それでもやっと本日チェックOKとなりまして、
散々お待たせしましたが、めでたく出荷とあいなりました♪

さて♪ ジャジャ馬マッハ しかも最大排気量のH2がどんな感じになるでしょうか(^^)

ちまたのウワサでは、

1発でエンジンがかかるようなのはマッハではない( ̄ヘ ̄)
安定したアイドリングなどマッハではない( ̄ヘ ̄)

というコダワリもあるようですが(笑

こんなのはマッハではない! となることを期待してます( ̄∀ ̄*)イヒッ
