KLX250 アップグレード♪

0
チョー珍しい 3日連続のブログです(笑

先回ご紹介したKLX250のアップグレードです♪

先回は、ノーマルタコメーターを動くように でした。

でもこれはついでの仕様で、アップグレードのメインではありません。

本当の目的はこちら♪

サブスロットルの制御です(^^)b

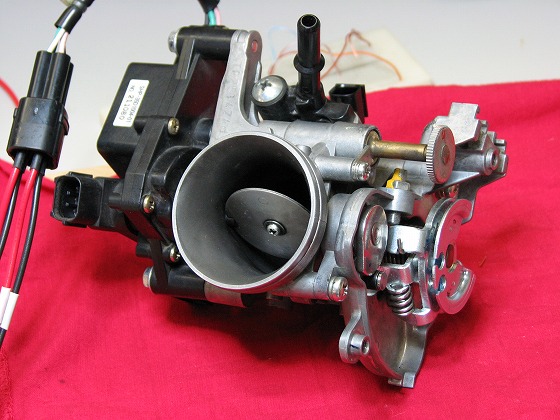

KLXに限らず、最近のインジェクション車は、ひとつのスロットルボディに
ふたつのバタフライバルブがありまして、スロットルにワイヤーで直結のメインバルブと、
モーターで動くサブスロットルバルブがあります。

カスタム時には、いらね ( ̄  ̄ )ノ” ⌒* ポイッ!
と外されてしまうサブスロットルですが、綿密な制御をしようとするとやっぱり必要なもんです。

前に2stの排気デバイス制御をやったのをみて、KLXのお客さんがサブスロットルも出来る?
とのことで、まぁ 同じモーターの制御だからやってみましょう♪ ってことになりました。

サブスロットルの役割は色々とありますが、アクセル急開時に一瞬薄くなってしまうのを
改善してみようってことです。
オフ車で、本当に山にもいく方ですから、特にアクセルレスポンスは大事ですよね。

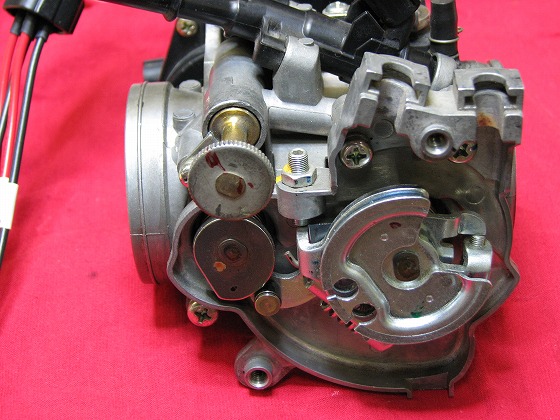

もうひとつ、こんな機構になってまして・・・

サブスロットルを全開にすると、カムで押されてメインバルブも少し開くようになってます。
たぶん冷間時のアイドルアップ機構だと思います。

本来、SP-TDCはキャブのようなインジェクションということで
バキュームセンサーのみで動くっていうポリシーなので、冷間時のアイドルアップは手動電子チョークです。

でも、今回のアップグレード仕様に、ラジエターファンの制御もありまして
水温センサーの値も読むんですよね。
そうすると、エンジンが冷えてるってのもわかるから、アイドルアップくらいはやってみようかって話になりました。
方法としては、水温がある温度になるまで、サブスロットルは全開のままにするってだけです。

ここまでやると、KLX250のインジェクション車にSP-TDCを付けるのは
かなりポン付けに近くなりますね♪

で、肝心のサブスロットル制御をどうやってやるかです。
本当はライダーのアクセルワークと吸気量を予測して どうのこうの・・・ と、
面倒くさい制御になるわけですが・・・

そこはSP-TDC♪
バキュームセンサーを独特な方法で使ってるのが活きてきまして (^^)b
結局、サブスロットルも3Dマップでいけるんじゃね?! って話です (笑

KLXのお客さんは地元の方なので、その辺はテストライダーになってくれるとのことです♪

さて♪ さて♪
制作なわけですが、モーターだから結局は排気デバイスと一緒・・・ じゃ・・・  ないのw(( ̄ ̄0 ̄ ̄))wワオッ!!

モーターが・・・

モーターが・・・

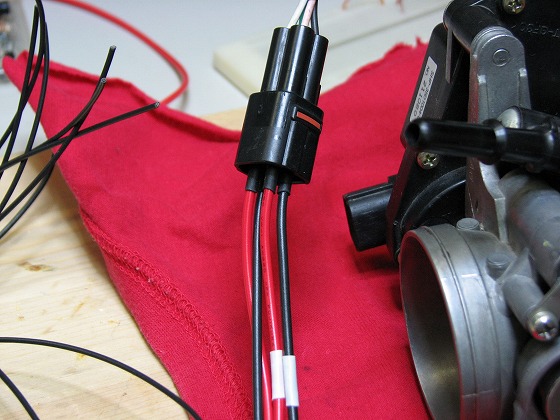

4本も線がある ┗( ̄□ ̄||)┛


モーターが全然ちがいました(^_^;)
排気デバイスのは普通のDCモーターってやつで、プラモとかラジコンのモーターです。

でも、このサブスロットルはステッピングモーターといって、タコメーターとかに使われてるやつなんです。
正確な角度を決められるモーターですね。
てことは、制御回路も全く違うわけです。

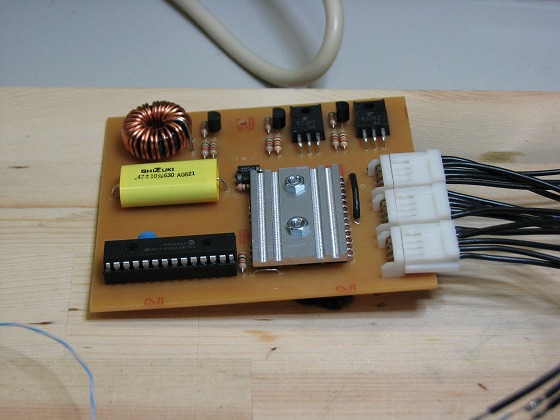

あれこれ考えた結果、専用にPIC(コンピュータ)を1個つけました。
これでKLXのSP-TDCは、デュアルCPUです ( ̄‥ ̄)=3 フン

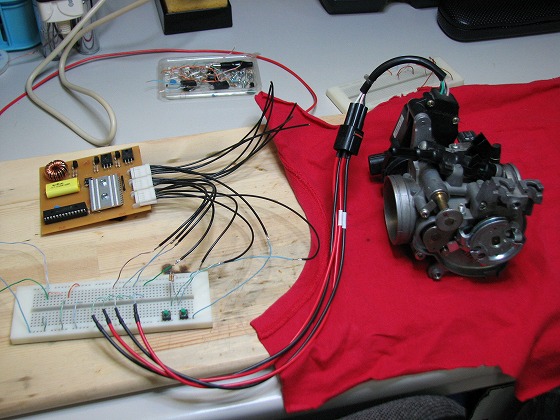

さぁ、それでは実験です(^^)
と・・・ 簡単に出来たようなことになってますが、
ここまでくるには、そりゃ~ もう~ 色々とありまして(^_^;)

全部書いたら長編大作になっちゃうんで、やめときます(笑
だいたい いつものことですから、ご想像ください(^^)

まずテストで、ボタンを押してオープン・クローズしてみました♪
速っ! w(( ̄ ̄0 ̄ ̄))wワオッ!!

排気デバイスと違って、ものすごく俊敏に動きますね♪
スイッチじゃとても思った場所には止められません(>_<)

プログラムからは正確に何度動かすって指定ができるモーターなんですよ。

それにしても、こんなに動きが速いとは思わなかった。
こんだけ速く動けば、そりゃ~細かい制御ができるわけですよね(^^ゞ

回路ができたんで、これからはメインプログラムの制作ですが・・・
ちょっと時間がかかりすぎちゃって、他のSP-TDCの納期がせまってます(^_^;)

さきにそっちを仕上げて、またKLXにもどってきま~す (´・ω・`)
